2. Загадки петровского гаванца

В июне 1963 г. при прокладке к Летнему дворцу пожарного водопровода экскаватор на глубине около 1 м наткнулся на кирпичную мостовую и каменную стенку петровского гаванца. Это была сенсация! Архитектор А. Э. Гессен, по проекту которого велась в то время реставрация Летнего дворца, попросил рабочих расчистить кладку.

Разведочный шурф на месте южной стенки гаванца. 1963 г.

Открытый со стороны Фонтанки гаванец служил для причаливания лодок и небольших парусных судов ко входу в Летний дворец Петра I. В начале 1780-х гг. при строительстве гранитных набережных Фонтанки бассейн был засыпан; участок засажен деревьями.

Летний дворец.Фотография 1960-х гг.

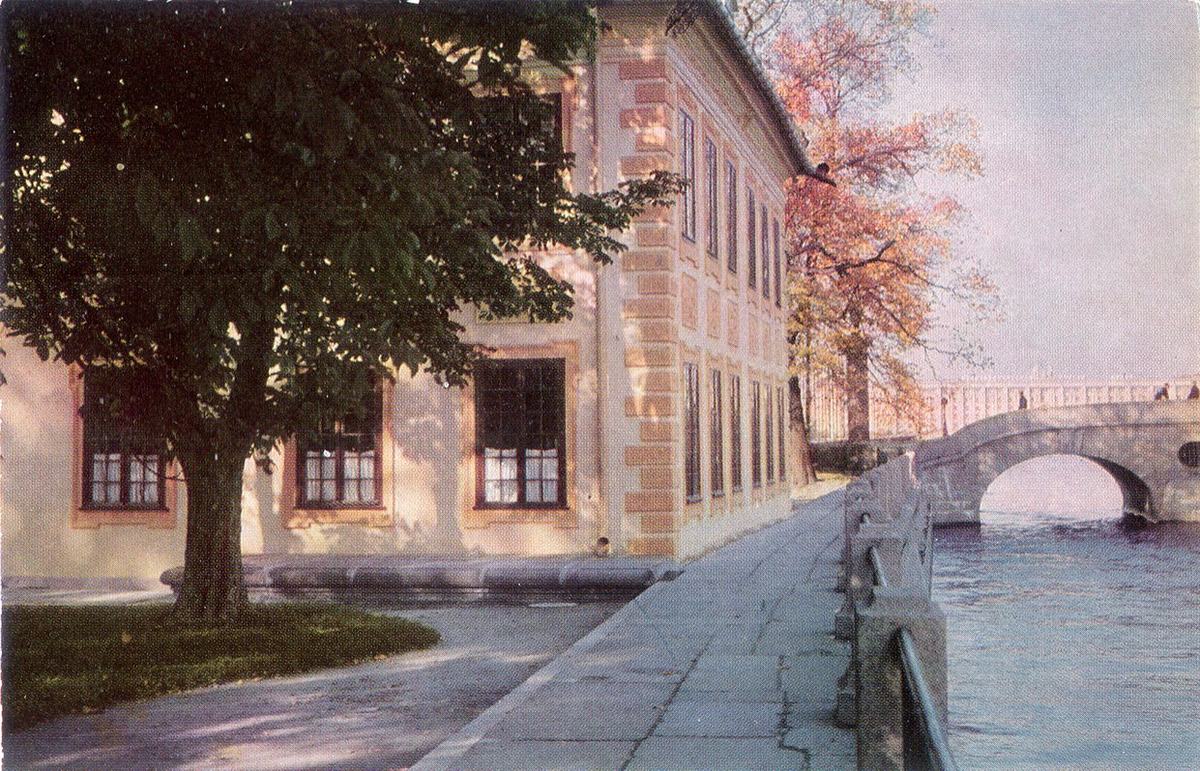

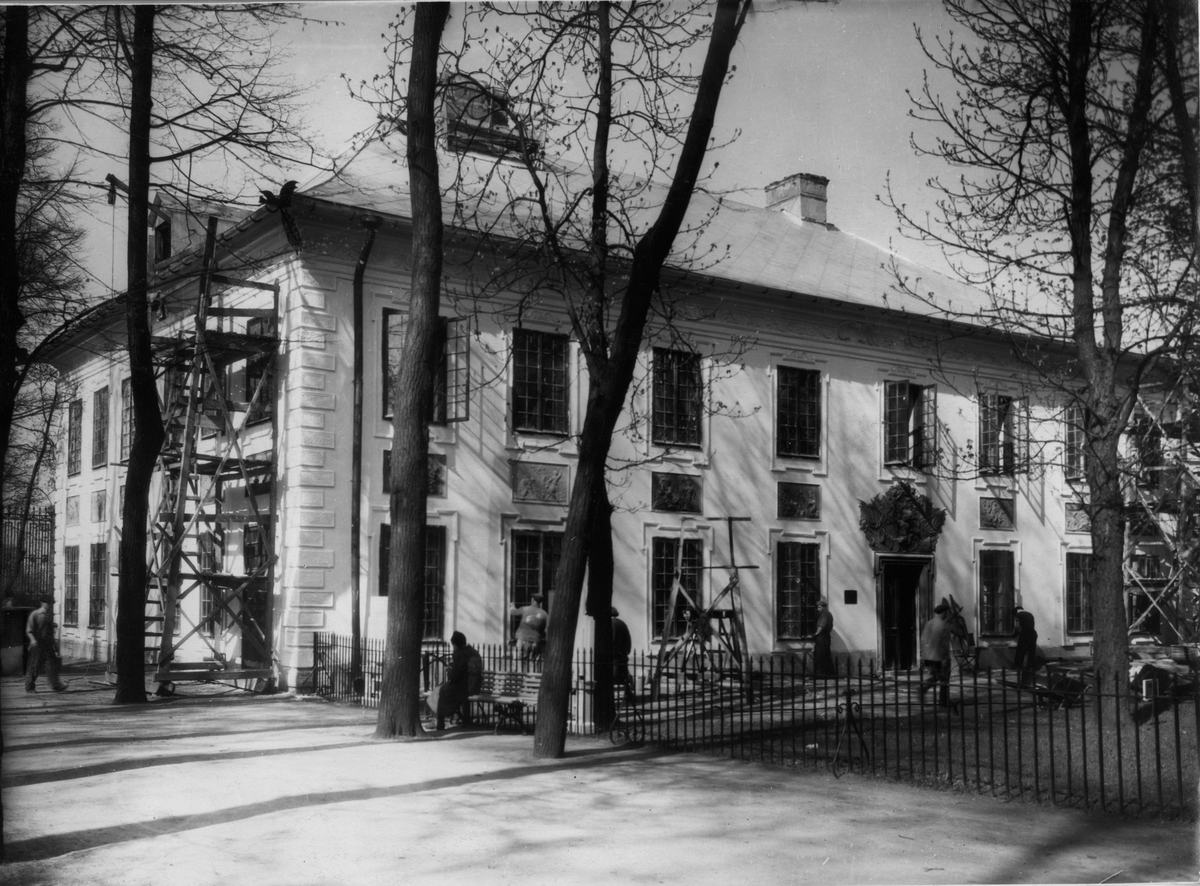

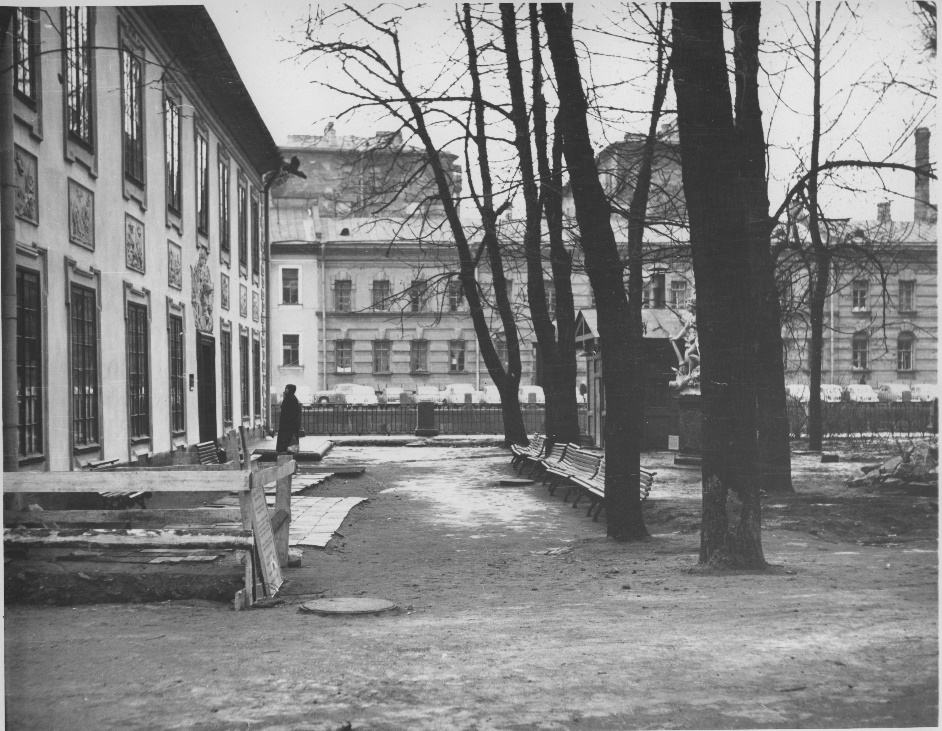

Летний дворец. Фотоснимок начала 1960-х годов.

Заложив шурфы, А. Э. Гессен определил форму и размеры гаванца и, опираясь на иконографические документы, предложил эскизный проект его восстановления с соединением с Фонтанкой¹.

До конца жизни архитектор тщетно пытался убедить сомневающихся, что заполненный водой бассейн не представляет угрозы сохранности Летнего дворца.

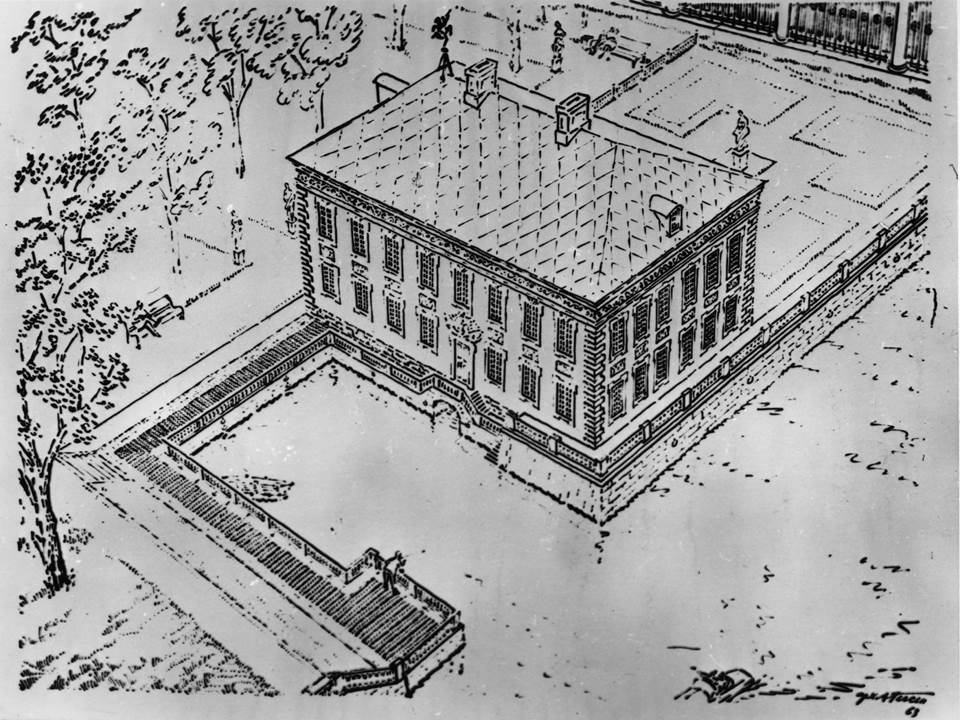

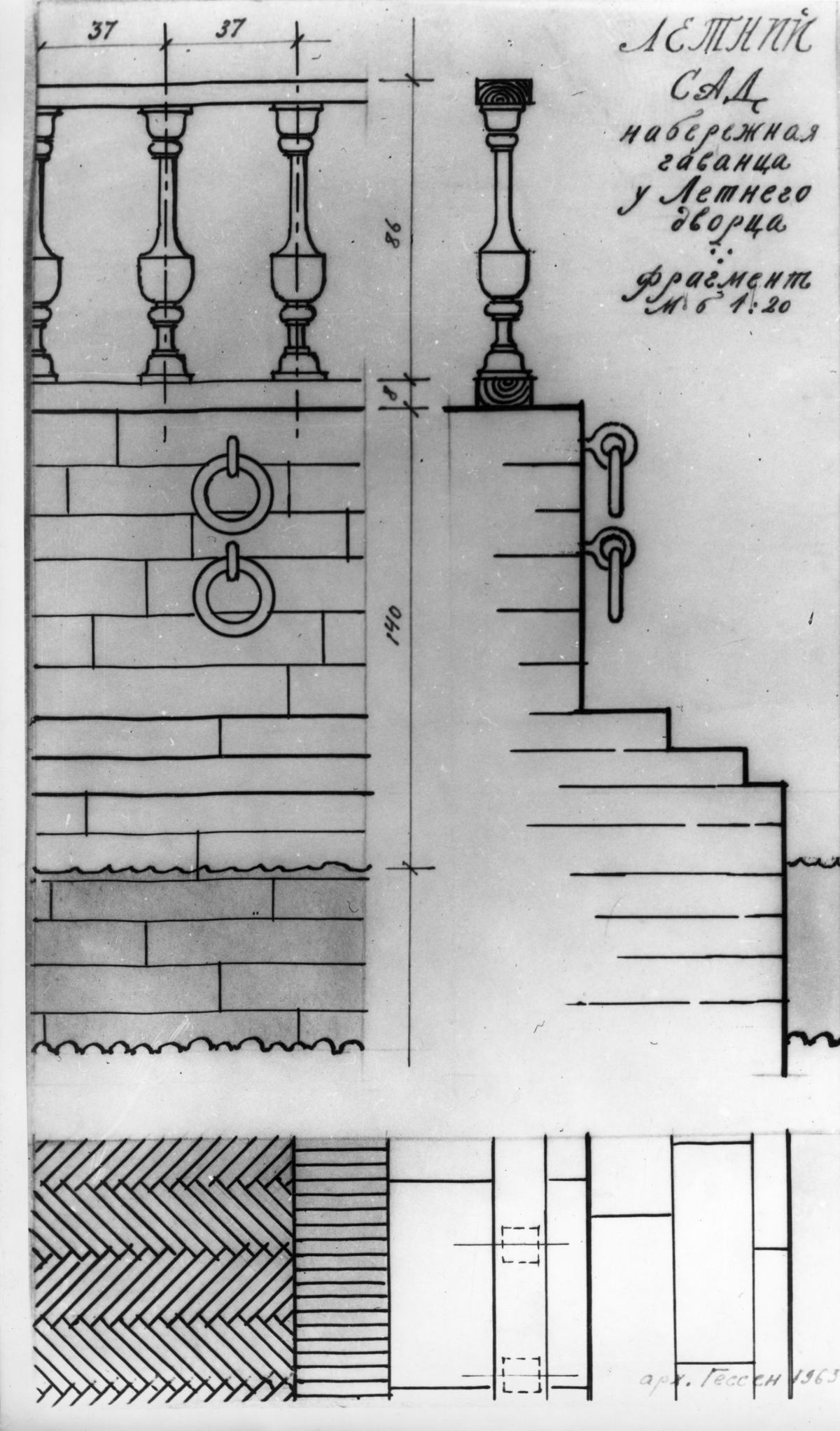

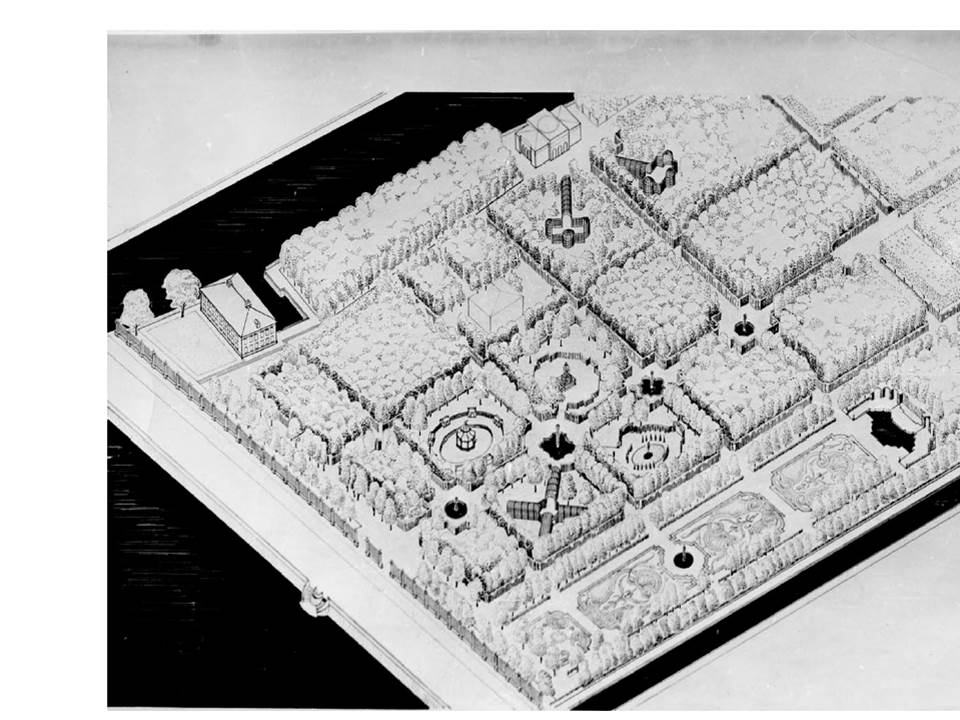

А. Э. Гессен, Н. Е. Туманова. Проект реставрации Летнего сада. 1972 г.

Осуществить мечту архитектора удалось лишь в наши дни. гаванец восстановлен, но, к сожалению, возобладало мнение, что его не следует откапывать на всю глубину и заполнять водой. Но и в сухом виде гаванец производит сильное впечатление. Любуясь подлинным памятником петровской эпохи, посетители не догадываются, сколько загадок преподнесли его раскопки.

Рукотворная «копань» появилась в 1703 г., при первых хоромах царя. В письме от 2 декабря 1705 г. царь напомнил мастеру Ивану Матвееву «о выглублении (нынешним временем по льду) моего гаванца, чтоб оный зделать везде в 8 фут глубины»². Как можно понять, первоначально бассейн был совсем неглубоким, менее 2,5 м, но затем стал доступен для судов с достаточно большой осадкой. В 1708 г. на месте первых были поставлены построенные по чертежу самого Петра вторые хоромы³. Но и они простояли недолго: в 1711 г. их, как известно, перенесли в Екатерингоф. В письме от 13 января 1711 г. Петр напомнил А. Д. Меншикову: «…что надлежит зделать по отъезду нашем: Зачатые полаты (Людские покои – В. К.) зделать двойные вверх по чертежу. Тако гавань вывесть камнем же. Другие палаты на месте нынешних хором, буде не поспеют будучим летом, то хотяб фундамент зделать, а хоромы перенесть в новое место, что близ Калинкина…»⁴. В 1926 г. пострадавший в пожаре деревянный дворец был разобран на дрова. В 2006 г. исследования гаванца были продожены: археолог П. Е. Сорокин заложил шурф в том же северо-западном углу бассейна, что до него А. Э. Гесен.

А. Э. Гессен. Обмер южной стенки гаванца (шурф в юго-западном углу бассейна). 1963 г.

На этот раз шурф был прокопан до отметки минус 1,70 м, «то есть, на 1,90 м ниже уровня воды в Неве и Фонтанке»⁵. Дойти до дна гаванца не удалось «из-за интенсивного поступления грунтовых вод», а оставалось до указанной Петром I глубины не более 40 см. В 2010 — 2011 гг. гаванец был раскопан широкой площадью, но, к сожалению, не на всю глубину (археологи П. Е. Сорокин,Н. В. Новоселов). Анализирую результаты раскопок, мы пришли к выводу, что фундамент Летнего дворца был заложен вплотную к северной стенке бассейна. Другого мнения археологи: «кладка фундамента у южной стенки дворца одновременно являлась северной стенкой бассейна»⁶. К сожалению, обмерные чертежи до сих пор не опубликованы, но и на фотоснимках отчетливо видна щель между фундаментом здания и стенкой бассейна. Фундамент (на фотографии — плиты белого цвета) выступает из плоскости стены на 18 см; его геодезическая отметка - 0,50 м.

Раскопки гаванца. Фундамент дворца (на снимке плиты белого цвета) вплотную примыкает к стенке бассейна. Между кладками — щель. 2010 г.

Стенка гаванца, шириной 40 см (отм. 0,35 м) всего лишь на 15 см выше уровня воды в Фонтанке. А. Е. Ухналев считает, то, что археологи ошибочно приняли за фундамент дворца, на самом деле есть некая ступень: «Как показали археологические исследования в нижней части южной стены дворца имеется ступень. Это именно ступень, а не обычное расширение основания фундаментной стены, так как каменные блоки выступают здесь на значительное расстояние – до 60 см. Поверхность ступени располагается в 40 см от ординара воды. Таким образом, эта площадка позволяла высаживаться и садится в лодки, причаленные к фасаду дворца, а также передвигаться вдоль стены»⁷.

Как можно передвигаться вдоль стены, если ширина этой «площадки» всего 60 см (на самом деле, повторим, 40 см)? И как эта «ступень» держится на воде?

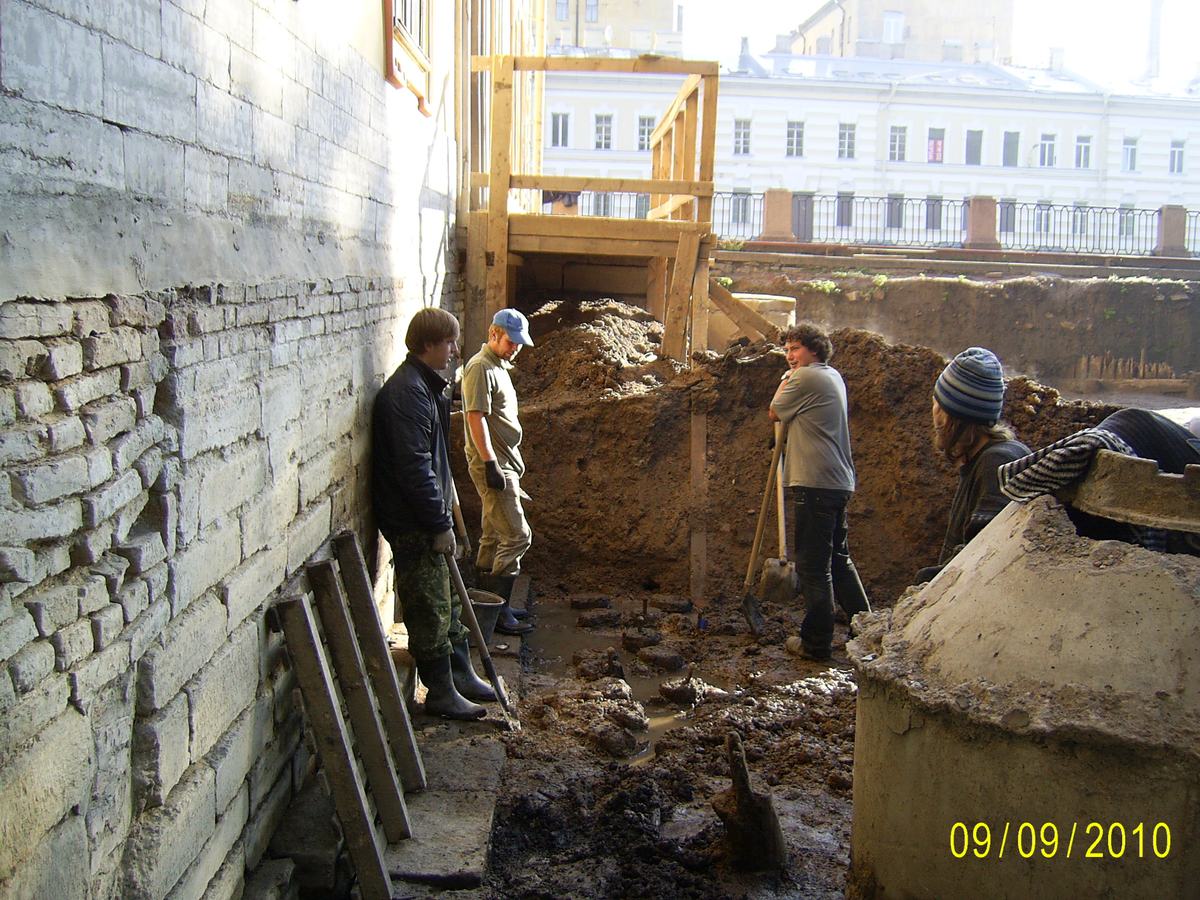

Рабочие стоят на стенке гаванца. 2010 г.

В 1998 г., я, археолог КГИОП, вел надзор за земляными работами по гидроизоляции цоколя Летнего дворца. Заложив шурф у южного фасада дворца, убедился, что нет никаких следов кирпичной набережной гаванца, подобной той, что обнаружил А. Э. Гессен на его южной и западной сторонах. Между тем на исторических планах, на всех, кроме плана Роозена, о котором речь впереди, набережная показана. Оставалось предположить, что она была деревянной на сваях, забитых в дно бассейна⁸. Так и оказалось: раскопки обнаружили опорные сваи, остатки лежней и даже чудесным образом уцелевшие в северо-западном углу бассейна две каменные плиты настила.

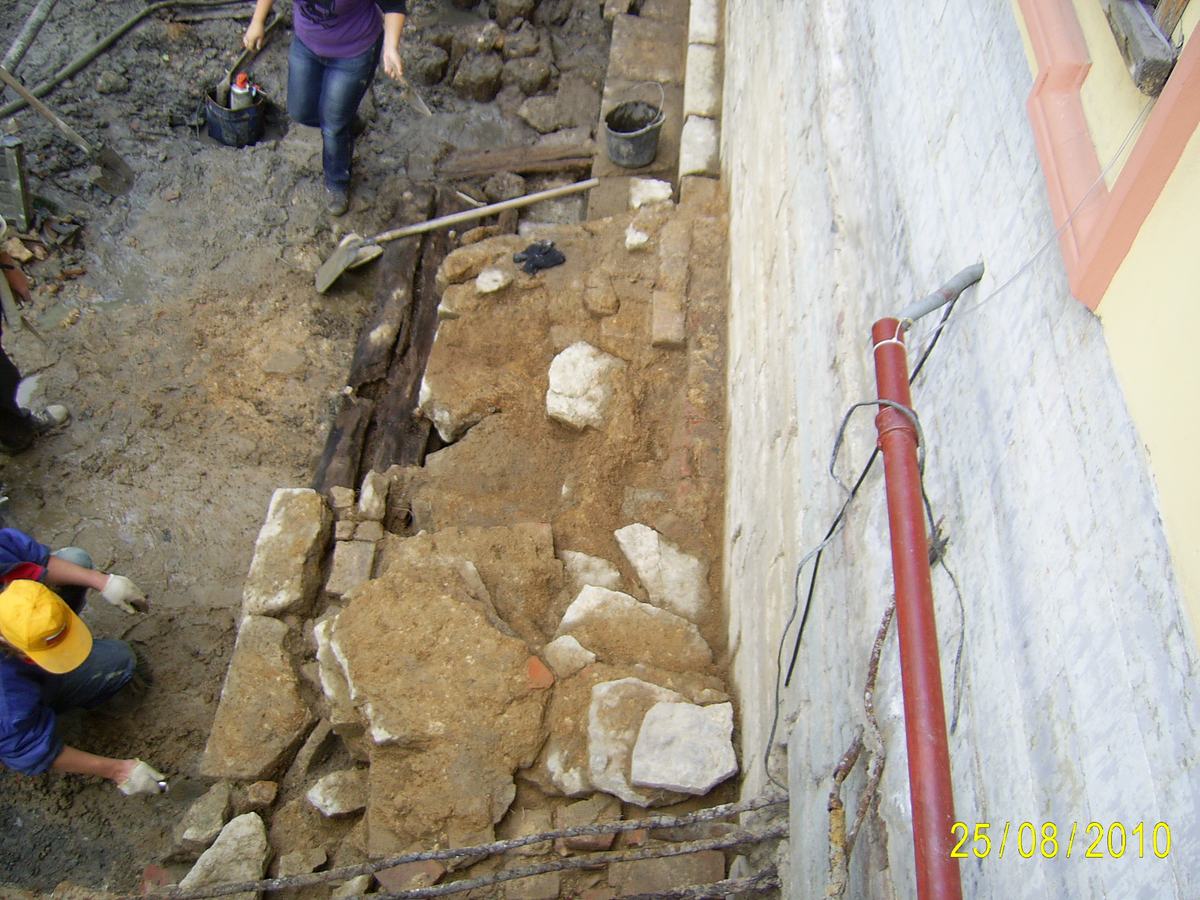

Раскопки набережной гаванца. На переднем плане — остатки

фундамента крыльца. Ведро стоит на стенке гаванца. 2010 г.

Они лежат одним краем на стенке гаванца, другим опираются на продольный ригель. Плиты второго ряда не сохранились, но по забитым сваям можно определить, что ширина набережной составляла 1,44м (2 аршина), чуть меньше ширины крыльца - 1,55 м.

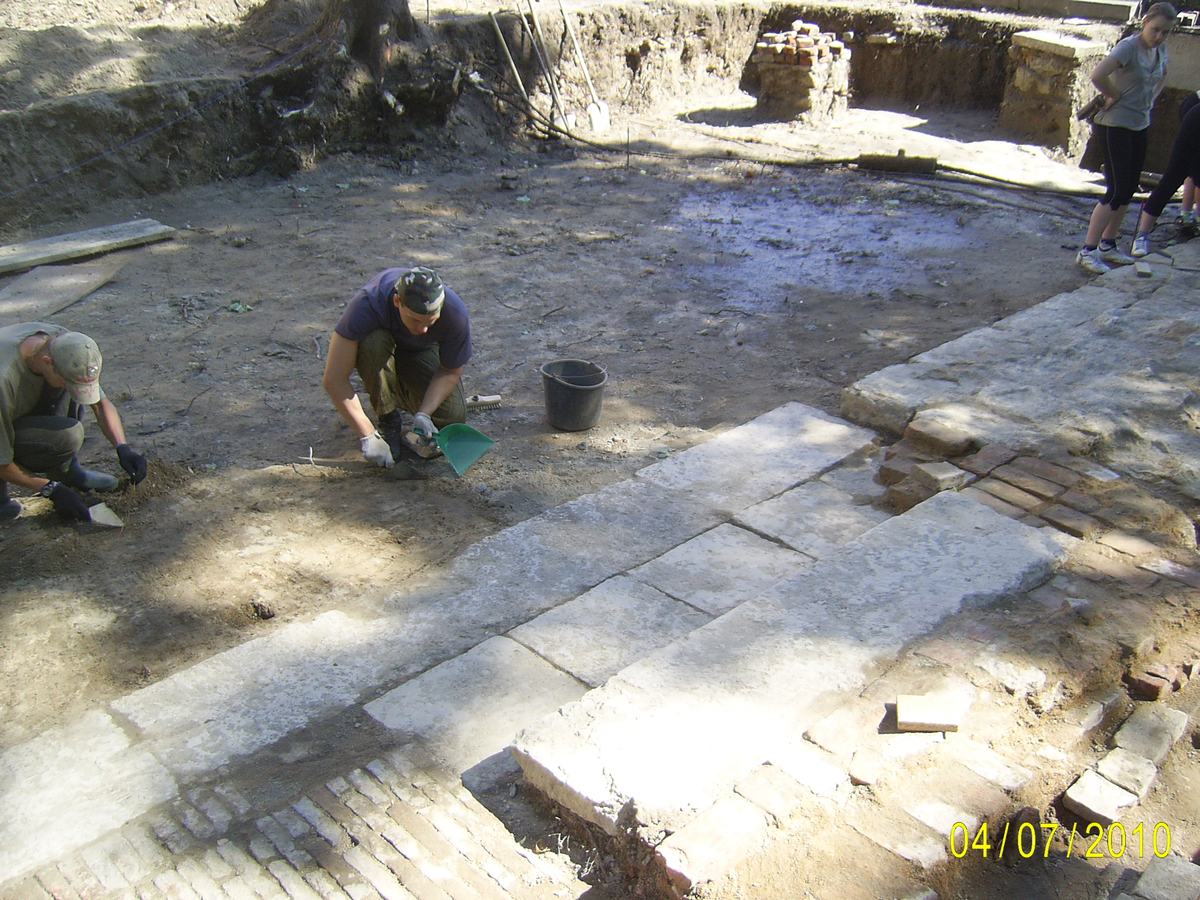

Набережная гаванца с уцелевшими плитами настила 1712 г.

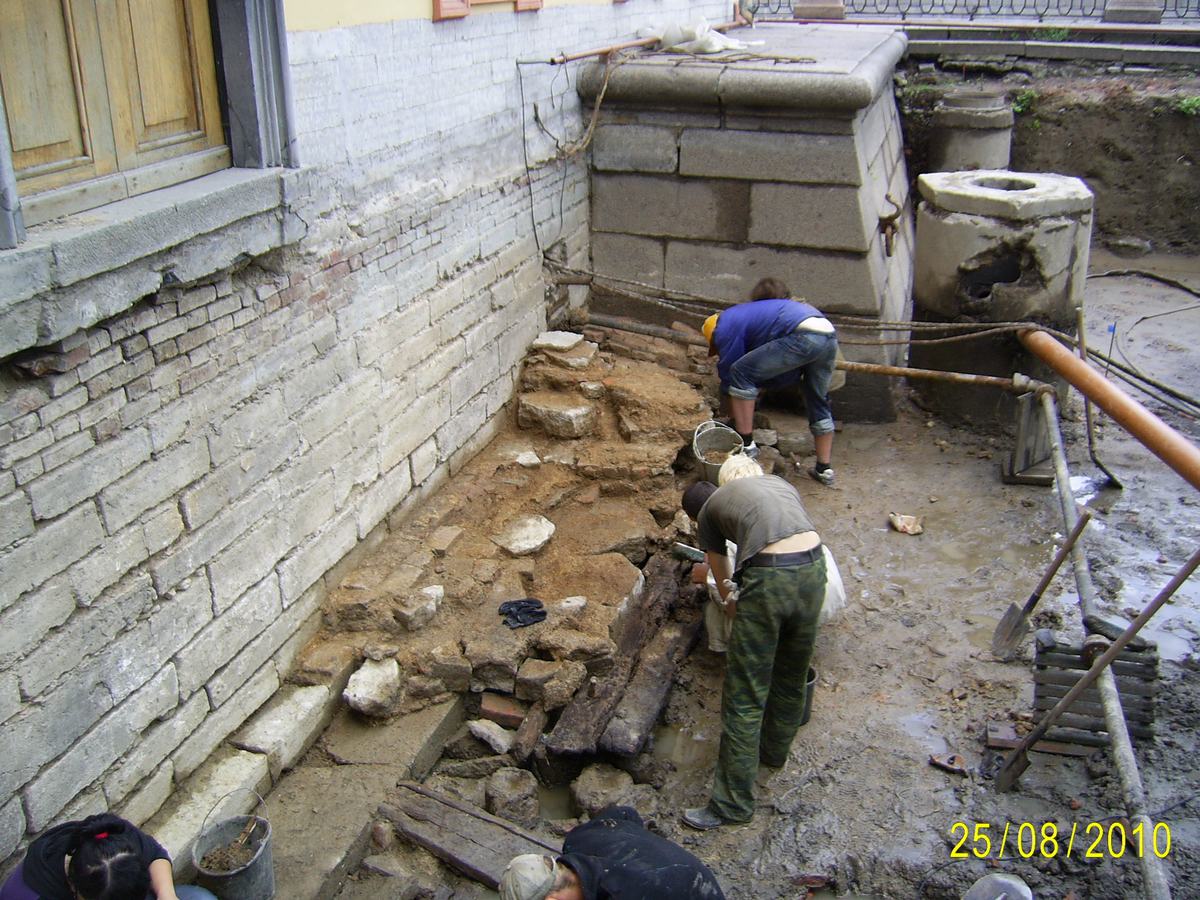

Расчистка фундамента крыльца. 2010 г.

Крыльцо было каменным, на что указывает не только остатки мощного фундамента, но и уцелевшие плиты фасадной облицовки.

Представляет особый интерес обнаруженный в развале каменный блок. Выемка на его поверхности в виде «ласточкина хвоста» свидетельствует, что блоки соединялись металлическими скрепами. Блок найден в развале у подножия восточной лестницы, на том месте, где была причальная площадка. Возможно, из таких блоков была сделана эта площадка.

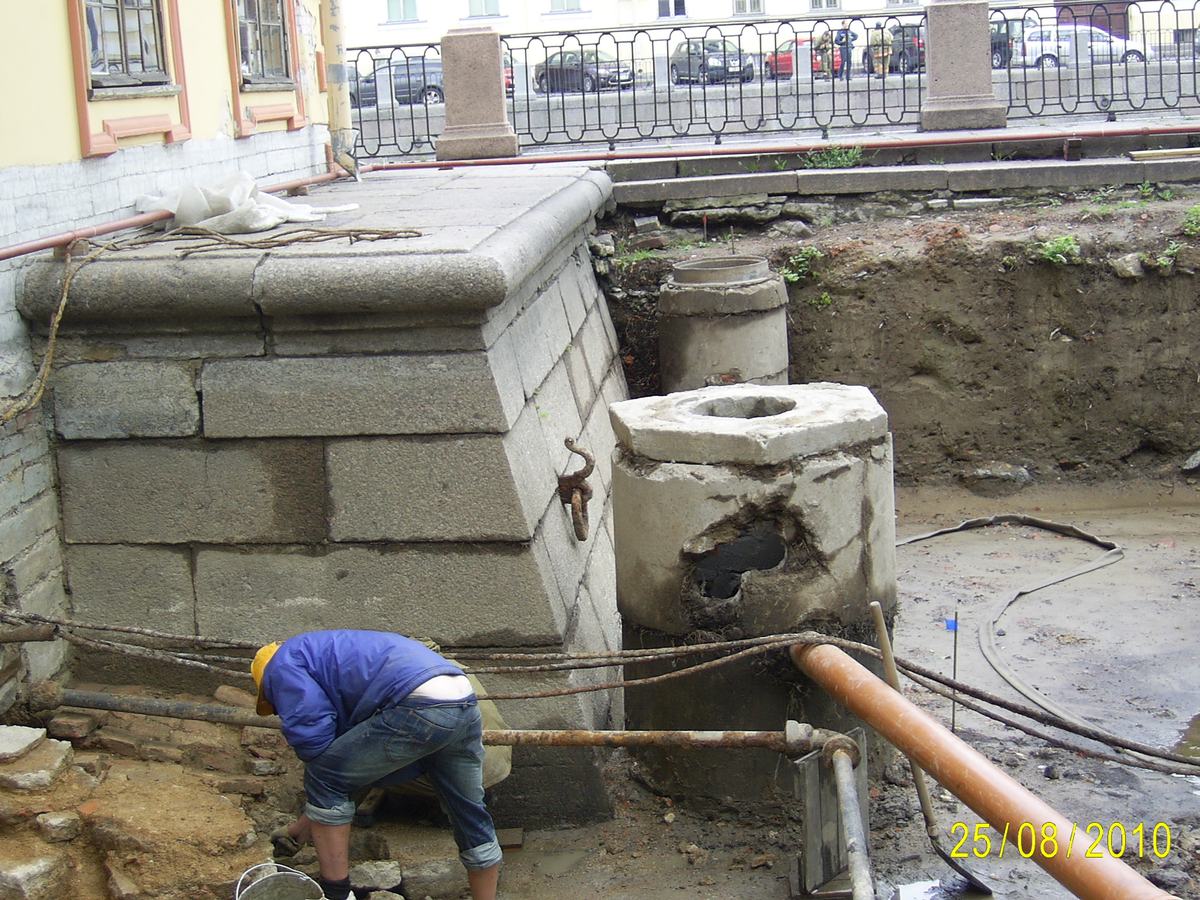

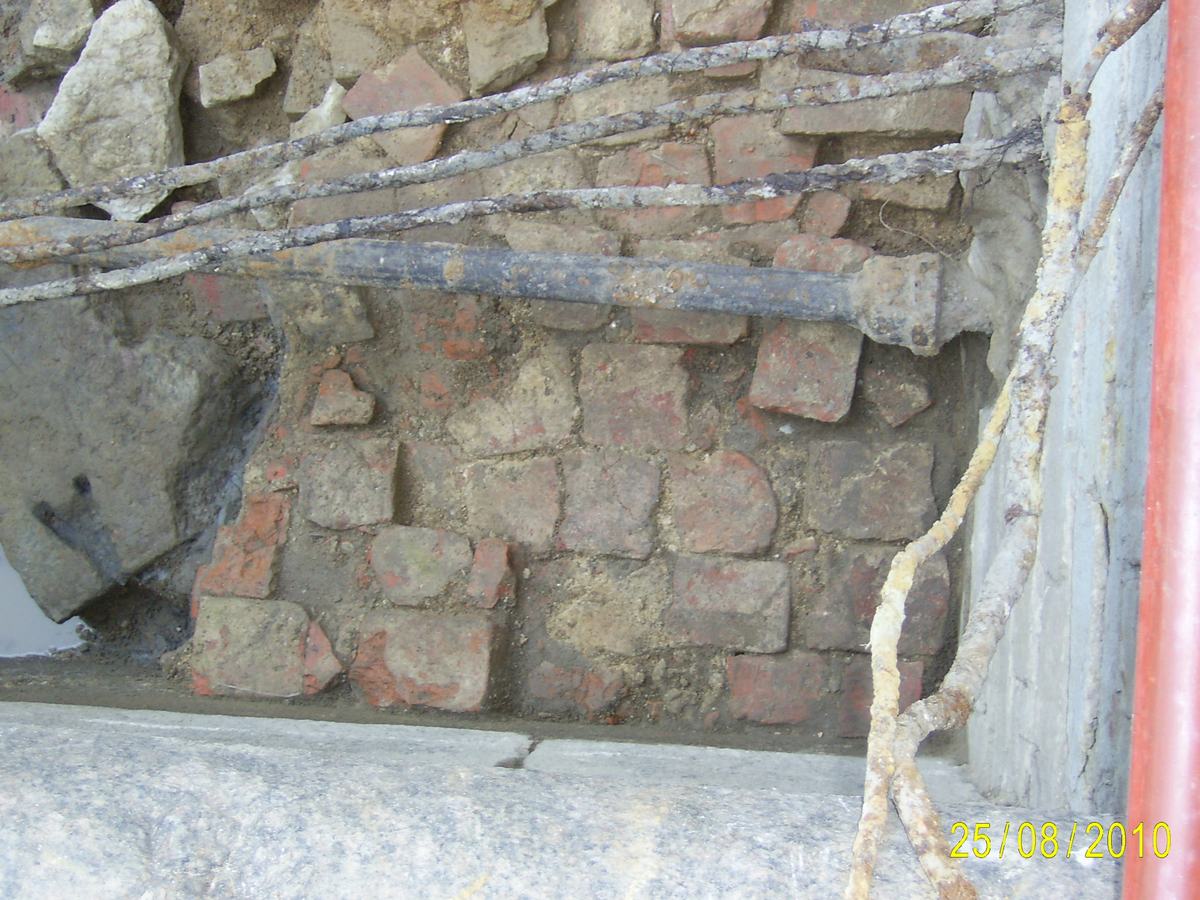

Раскопки Гаванца. Пожарный водопровод, проложенный в 1963 г. в Летний дворец, повредил кирпичную кладку причала у подножия восточной лестницы. Массивный каменный блок с выемкой на поверхности. 2010 г.

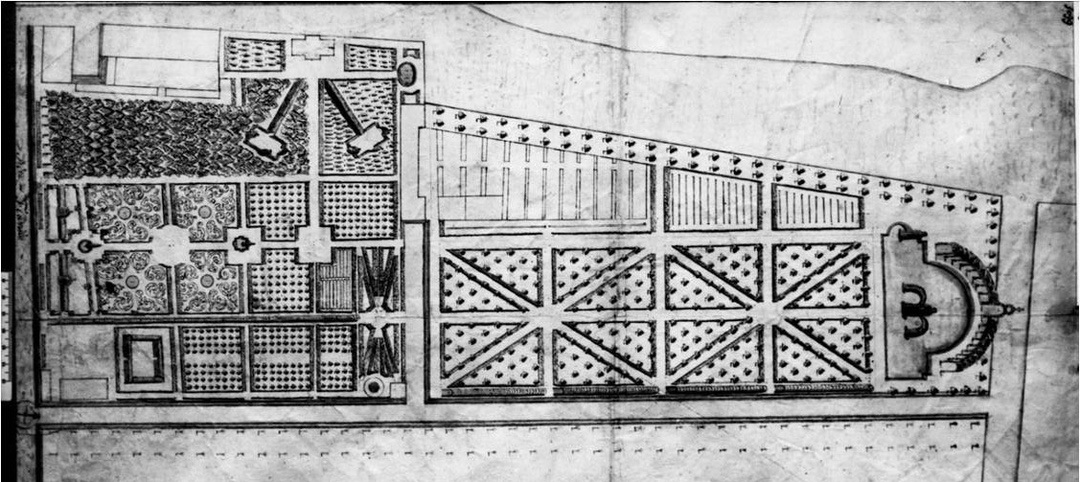

О том, какой была первоначальная набережная гаванца дает представление план Летнего сада садовника Яна Роозена. Т. Б. Дубяго, опубликовав план, датировала его в пределах 1714–1716 гг. и считала проектным⁹. На самом деле скромный голландский садовник никакого отношения к проектированию Летнего сада не имел, да и не мог иметь. Удалось установить, что план был сделан в июле 1716 г. и тогда же отправлен с курьером заграницу Петру¹⁰. «Государь Алексей Васильевич, – писал директор Городовой канцелярии князь А. М. Черкасский кабинет-секретарю А. В. Макарову. – По писму вашему чертеж взял у Яна садовника и посылаю к вам, моему государю, а оного чертежа готово не было, затем умедлил через день почты, а питергофского саду чертеж еще не готов, когда будет готов, пришлю немедленно. Из Санкт-Петербурха. Июля 6 дня 1716 года»¹¹. Царь в то время лечился на водах в Пирмонте и ожидал приезда французского архитектора А. Ж-Б. Леблона, принявшего предложение царя поступить на российскую службу. Леблон по пути из Парижа в Петербург заехал, как было заранее оговорено, в Пирмонт. Петр показал Леблону план Летнего сада Яна Роозена. Что касается плана Петергофа, то Браунштейн сумел его закончить лишь к приезду Леблона в Петербург в августе 1716 г. Леблон, получив из рук в руки от Браунштейна чертеж, отослал его, сопроводив критическими замечаниями Петру заграницу.

Фиксационный план Летнего сады Яна Роозена отличается большой точностью. Но есть странности, на которые обратил внимание А. Е. Ухналев.

«На плане Роозена, – пишет исследователь, – в силу его условности не показано крыльцо у входа во дворец, хотя оно, безусловно, существовало. Набережной же у южного фасада здания в то время еще не было»¹². Крыльцо не показано в силу условности плана, а набережная не показана, потому что ее не было? Как же тогда пройти в сад? А никак, если верить реконструкции гаванца и согласиться с автором, что пройти невозможно – только вплавь¹³.

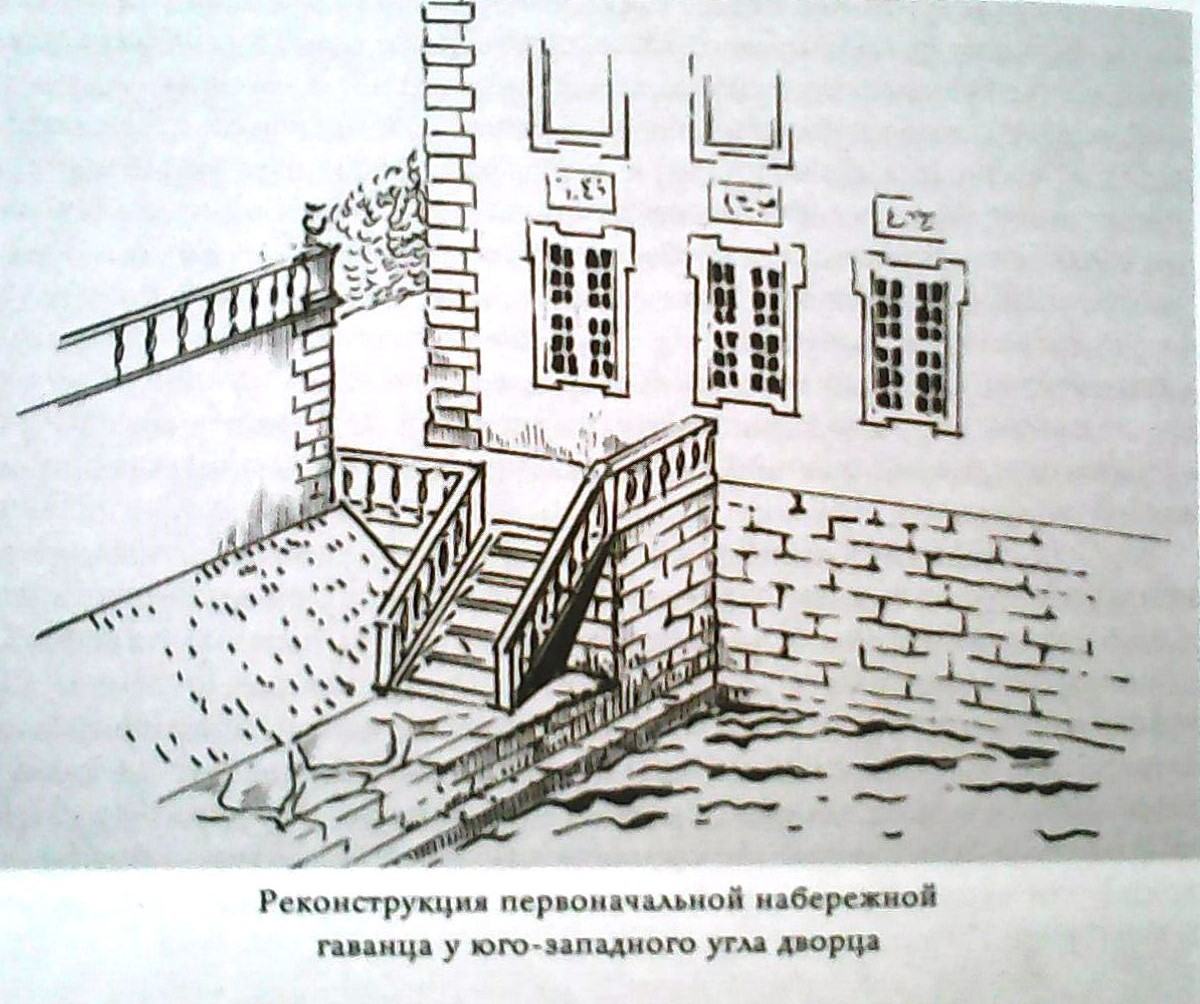

А. Е. Ухналев. Реконструкция набережной гаванца. 2015 г.

На плане, предназначенном к отправке Петру I заграницу, садовник должен был показать, в каком состоянии находится сад, так что ни о какой условности его чертежа не могло быть речи. Чертеж сделан в июне-июле 1716 г., как раз в то время, когда начались работы по переделке крыльца и строительству новой, более высокой деревянной набережной гаванца.

В наши дни наводнением считается превышение уровня воды в Неве на 160 см; в начале XIX века – на 3,5 фута (107 см), а для Летнего сада подъем Невы всего на полметра означал стихийное бедствие. Никому, кроме Петра, не могла прийти в голову сумасбродная мысль поставить дворец на постоянно затапливаемой прибрежной отмели! Как же поднимались с низкой набережной гаванца в сад? Ответ на этот вопрос дает план Яна Роозена. К тому времени вокруг гаванца появились постройки: на западной стороне — единым фасадом Галерея и Токарня, а на южной - некое строение, возможно, библиотека Петра (большая часть библиотеки находилась в Людских покоях).

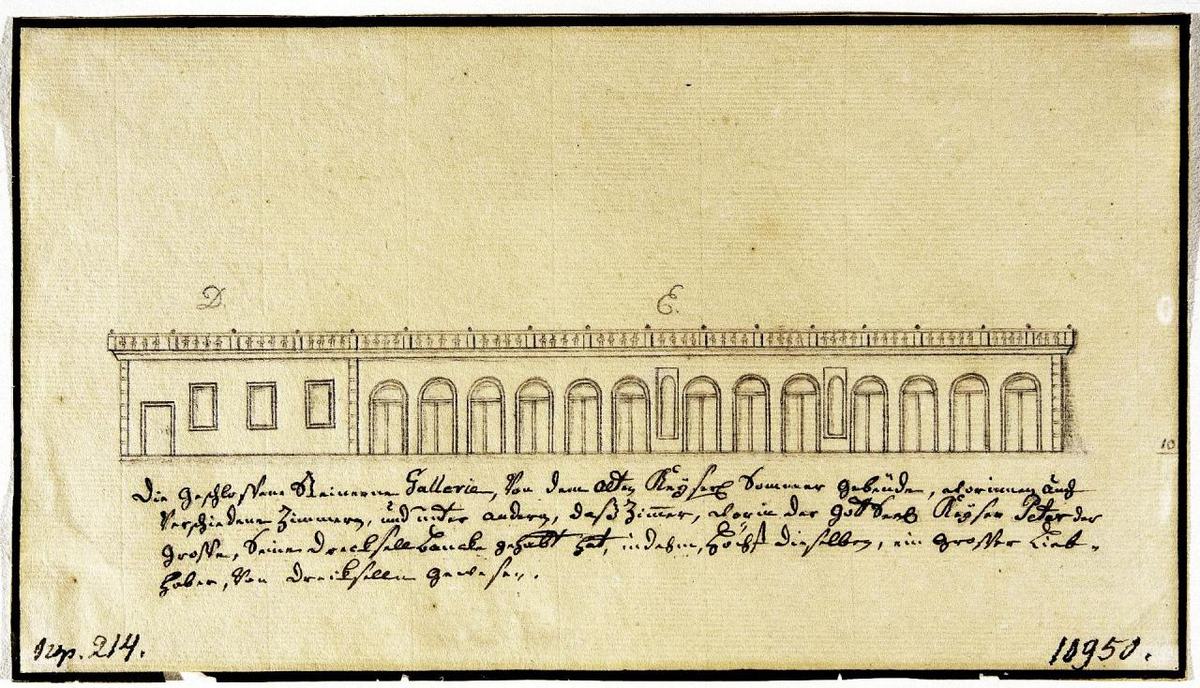

Токарня и Галерея. Чертеж из коллекции В-Ф. Берхгольца. 1740-е гг.

На чертеже Роозена набережная гаванца представлена в виде двухступенчатой террасы (забегая вперед, отметим, на самом деле, трехступенчатая терраса). У здания Людских покоев показана лестница в три ступени.

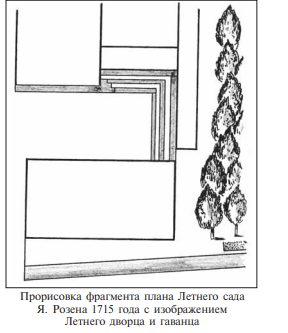

Е. А. Ухналев. Прорисовка фрагмента плана Летнего сада Роозена. 1716 г.¹⁴

В 1963 г. А. Э Гессен, заложив шурф, обнаружил на этом месте каменные ступени более поздней лестницы (ее повторно раскопали в 2010 г.).

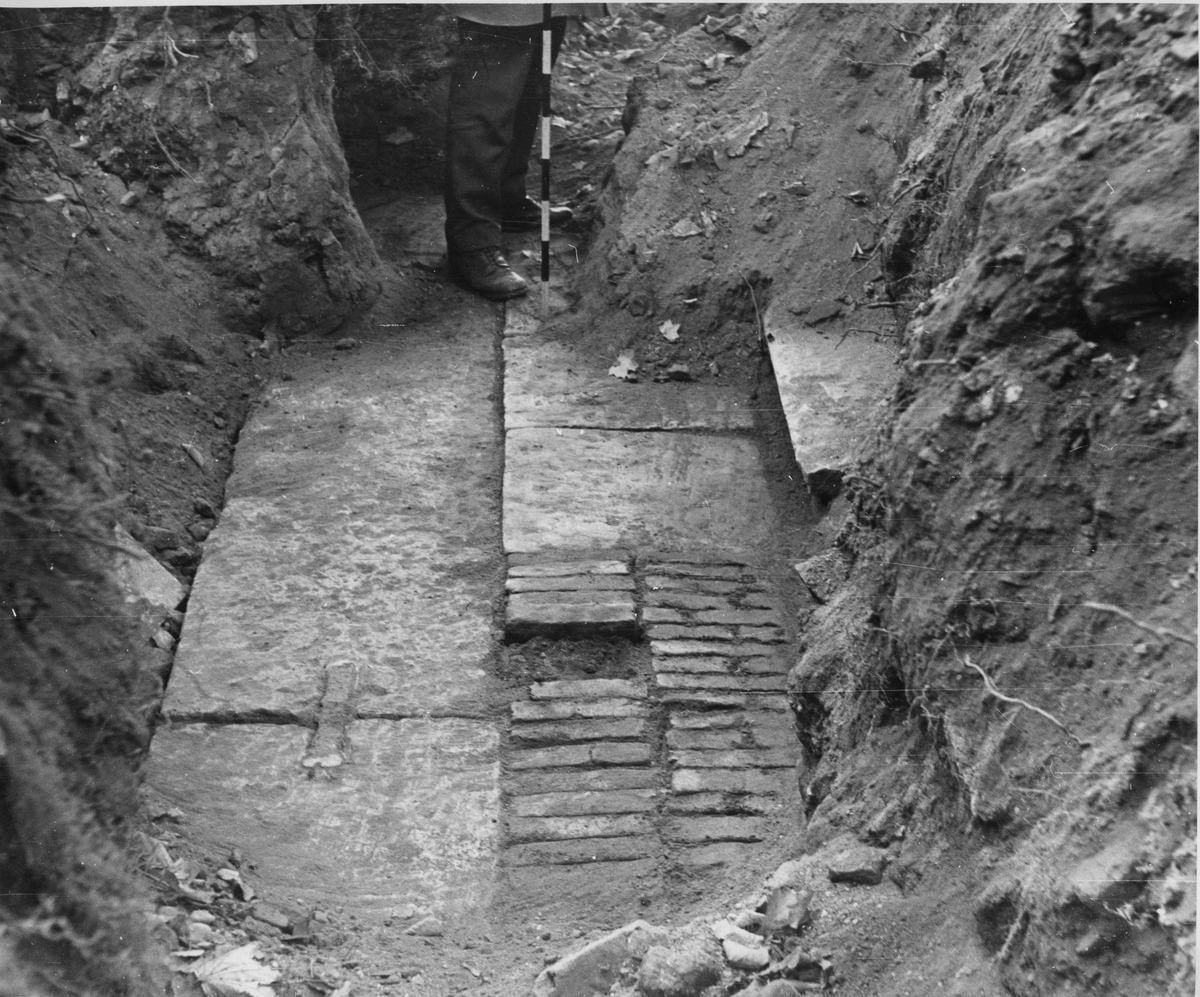

Гаванец. Каменные ступени на южной набережной. 1963 г.

Каменные ступени на южной стороне гаванца. 2010 г.

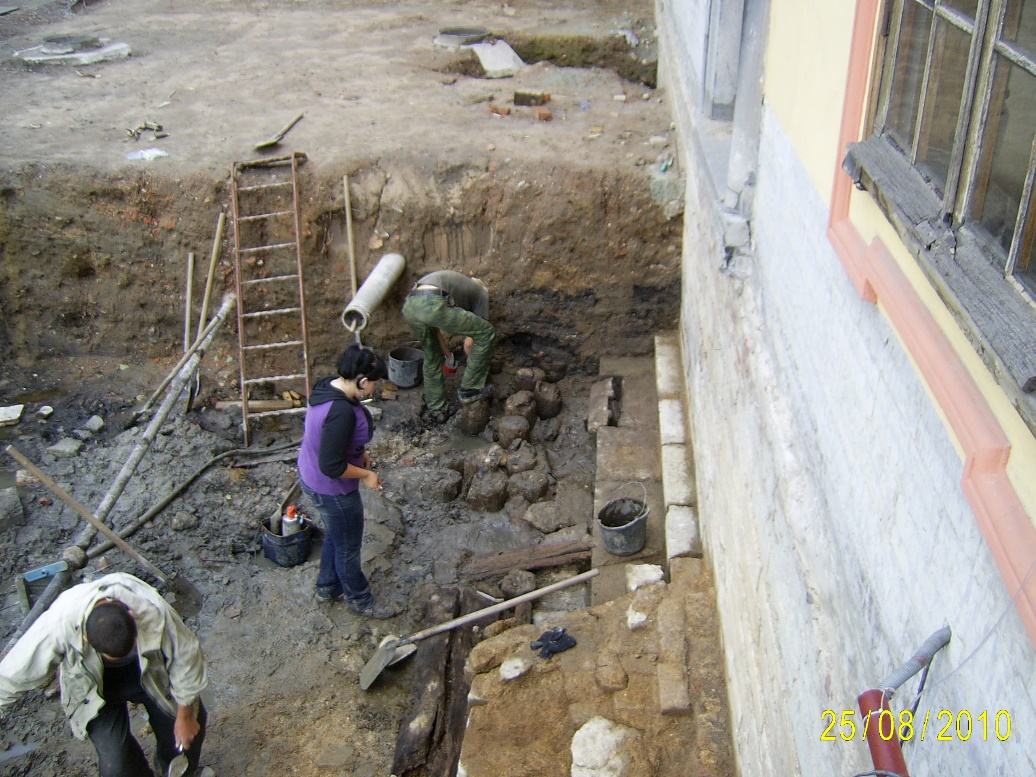

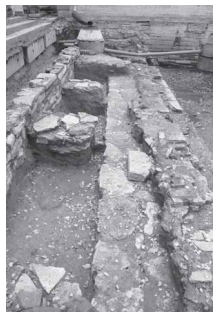

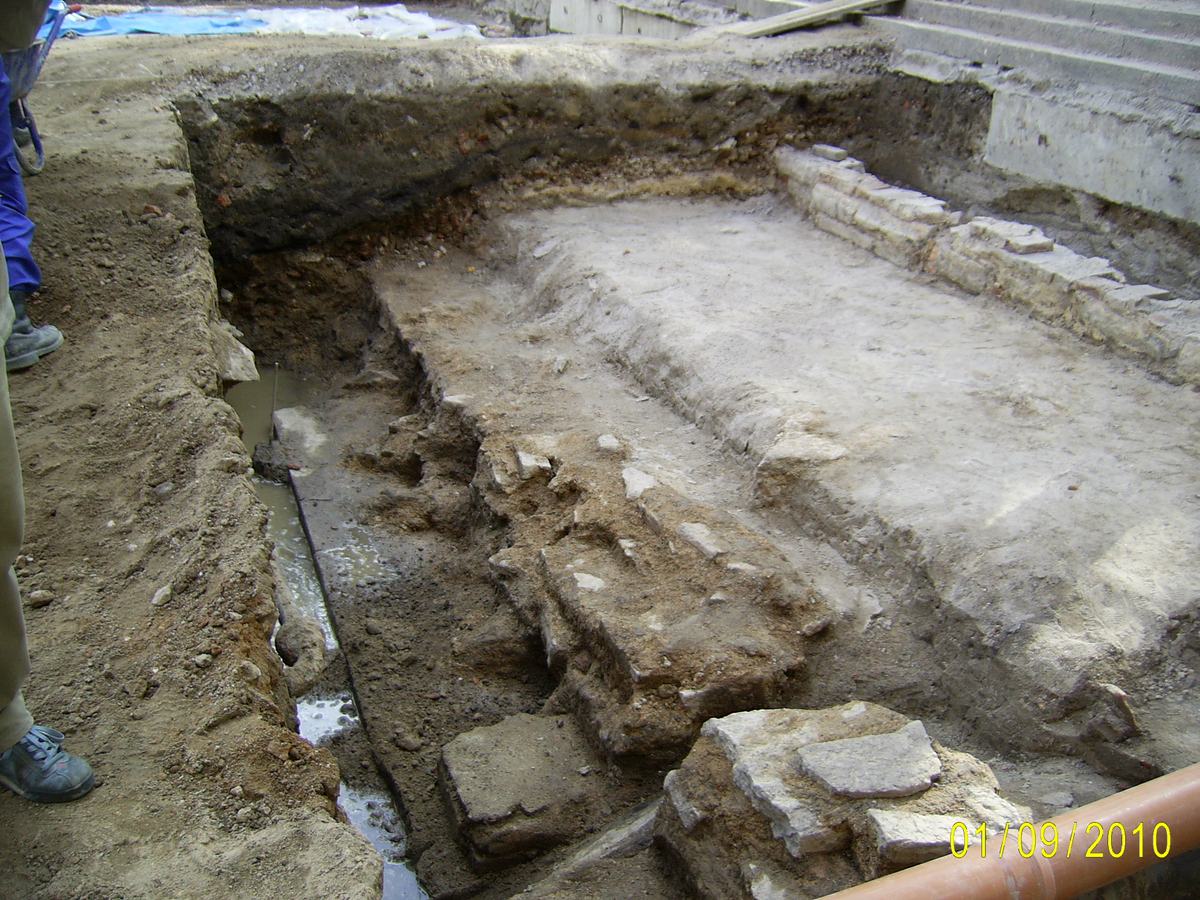

Раскопки гаванца. На первом плане — фундамент здания Людские покои и сваи деревянной набережной. За спиной фотографа — каменные ступени; на заднем плане - частично разрушенная западная набережная гаванца. 2010 г.

На поврежденном участке западной набережной археологи провели раскопки и обнаружили, как нам представляется, остатки трехступенчатой террасы.

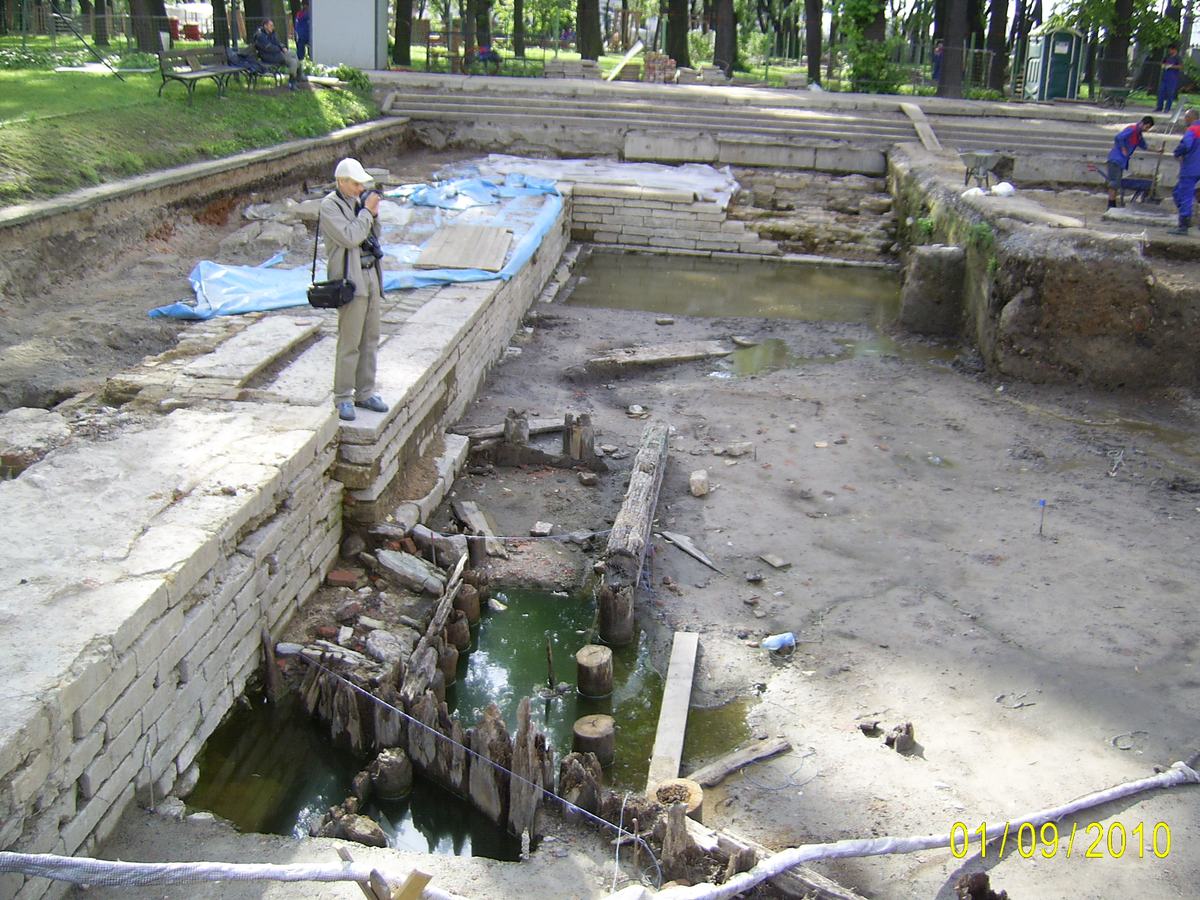

Раскопки гаванца. Западная набережная. Вид на дворец.

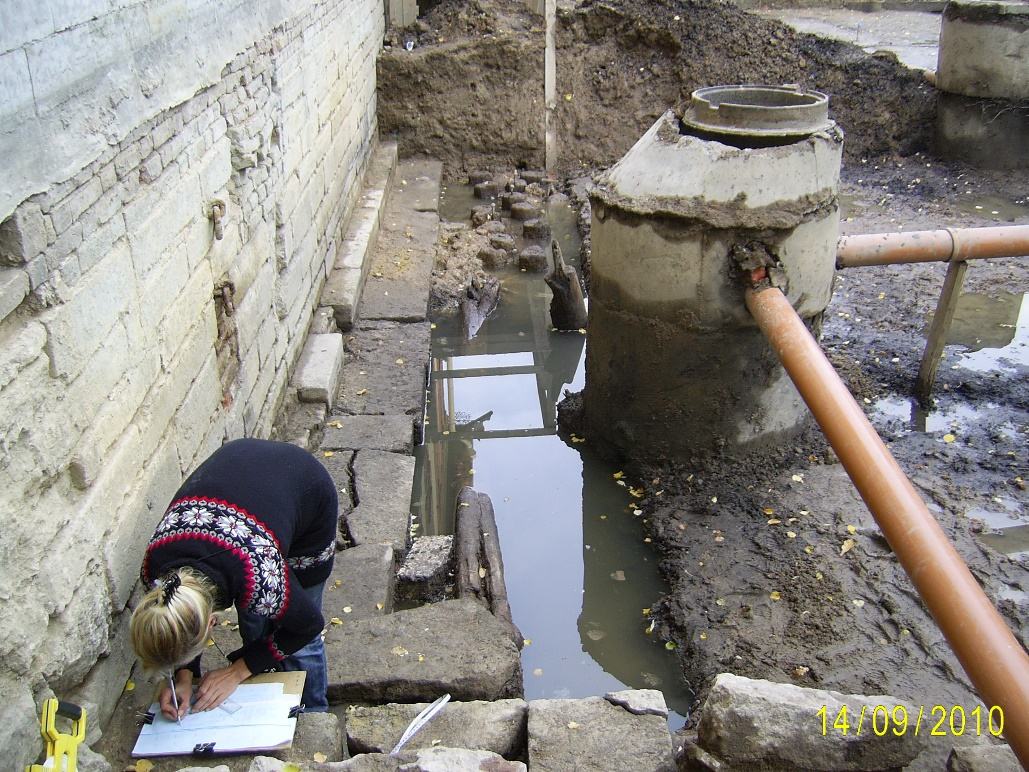

Раскопки западной набережной гаванца (вид от дворца). На снимке: внизу у воды - бортик бассейна (кладка 1711 г.) Выше - средний и верхний уступы в процессе раскопок. На заднем плане - фундамент Токарни, Галереи и кирпичная вымостка 1716 г.

Гаванец. Раскопки западной набережной.

(Иллюстрация в книге А. Е.Ухналева «Летний дворец... С. 181. )

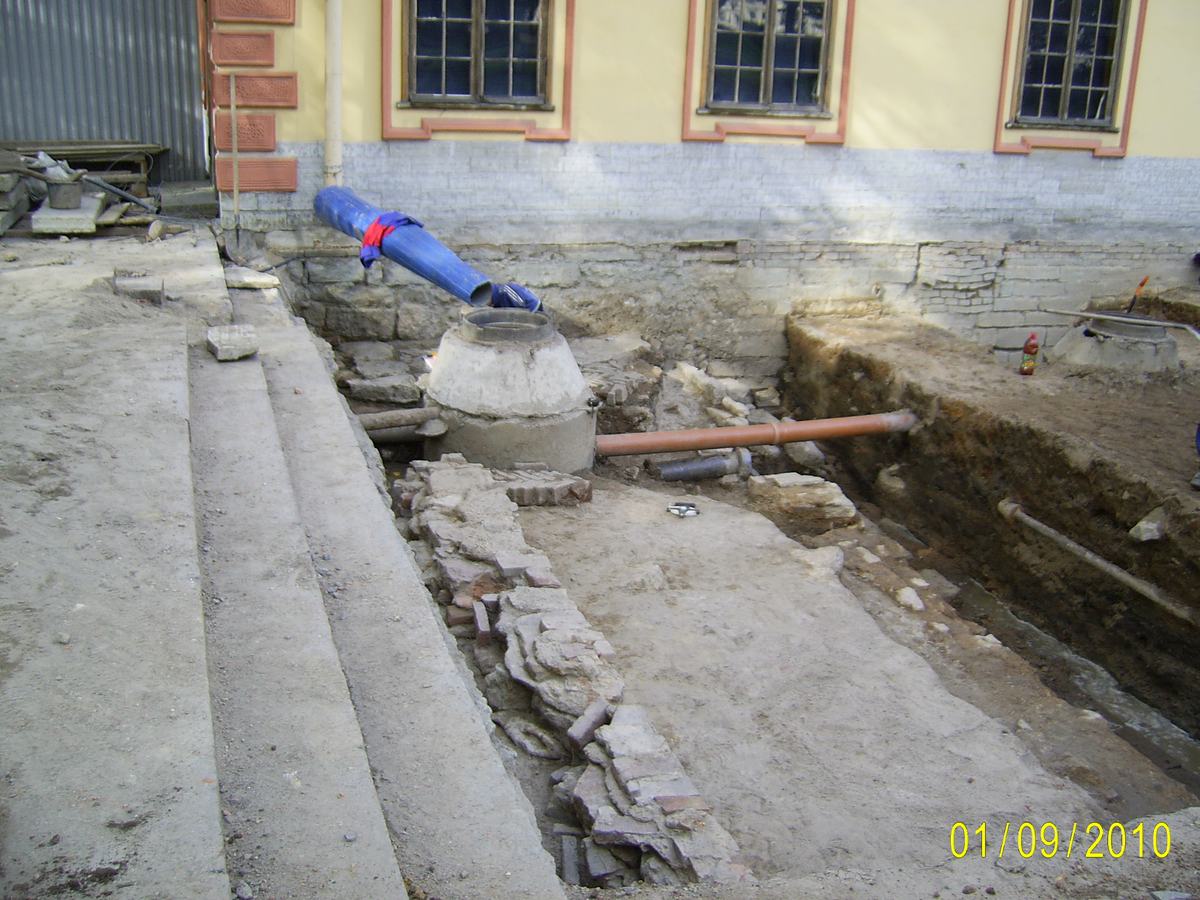

На снимке: слева - современные бетонные ступени и ниже их - ленточный фундамент Токарни и Галереи. Рядом с фундаментом — остатки верхнего уступа земляной террасы (уцелели фрагменты плиточного мощения). По данным раскопок П. Е. Сорокина, Н. В. Новоселова, ширина уступа 0.55-0,57 м, глубина залегания - «на уровне кирпичного мощения» (на самом деле, несколько ниже этого уровня — около отметки 1,30 м — В. К.). На снимке видны остатки лучше сохранившегося, но целиком еще нерасчищенного среднего уступа; по данным археологов его ширина— 1,2 м. Нижний уступ, к сожалению, не был расчищен, но открыт бортик бассейна 1711 г. (по данным археологов, «отметка - 0,45-0,35 БС, (чуть выше среднегодового уровня воды в Неве и Фонтанке»¹⁵. Так как ширина набережной от обреза воды до фундамента Токарни — 2,8 м, то, следовательно, ширина нижнего уступа, 1,03 м. Высота трехступенчатой набережной была около - 90 см; уступы высотой около 30 см. Поверхность всех трех уступов, судя по уцелевшим фрагментам, была замощена каменными плитами. Повторим, такой трехступенчатой, набережная была на южной и западной сторонах гаванца, а на северной стороне, у дворца, была устроена на сваях низкая деревянная набережная, также с каменным настилом. Заметим, в петровское время поврехность аллей находилась на отметке около 2,2м, (сейчас в результате роста культурного слоя - около 2,8 м). Отметка верхней третьей ступени набережной, повторим, около 1,3м. Перепад высот около 0,9м. Вероятно, для того, чтобы подняться с набережной в сад между Токарней и дворцом, у его юго-западного угла, находилась лестница, не менее чем в пять ступеней, подобная той, что была на южной стороне гаванца у Людских покоев.

Проектное предложение устройства лестницы у юго-западного угла Летнего дворца.

Вскоре после того, как план Роозена в июле 1716 г. был отослан Петру I в Пирмонт, гаванец в очередной раз подвергся переделке, а именно: его каменные стенки были подняты на высоту 1,03 м. Новая кладка, что хорошо видно на фотографиях, насчитывала не шесть, как указывают археологи, а семь рядов (нижний самый тонкий ряд - выравнивающий).

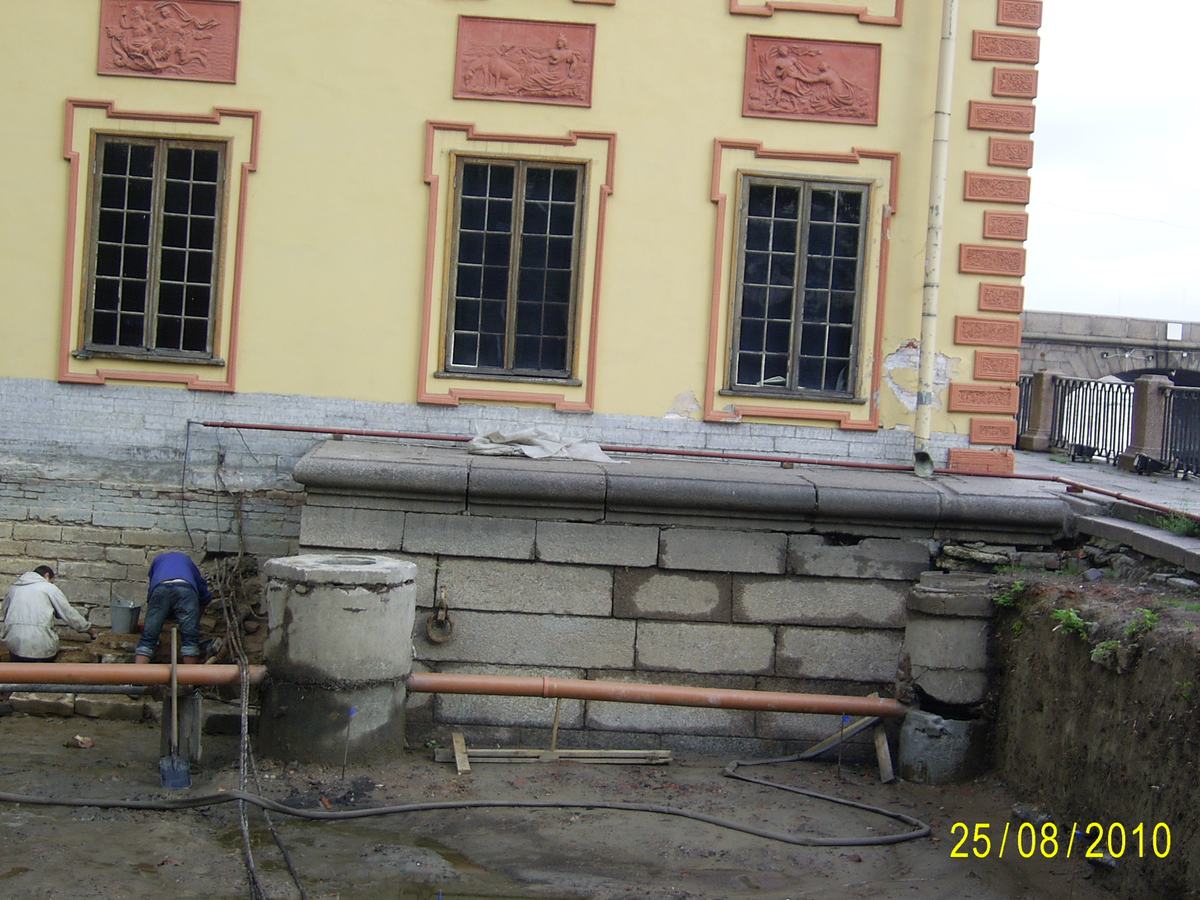

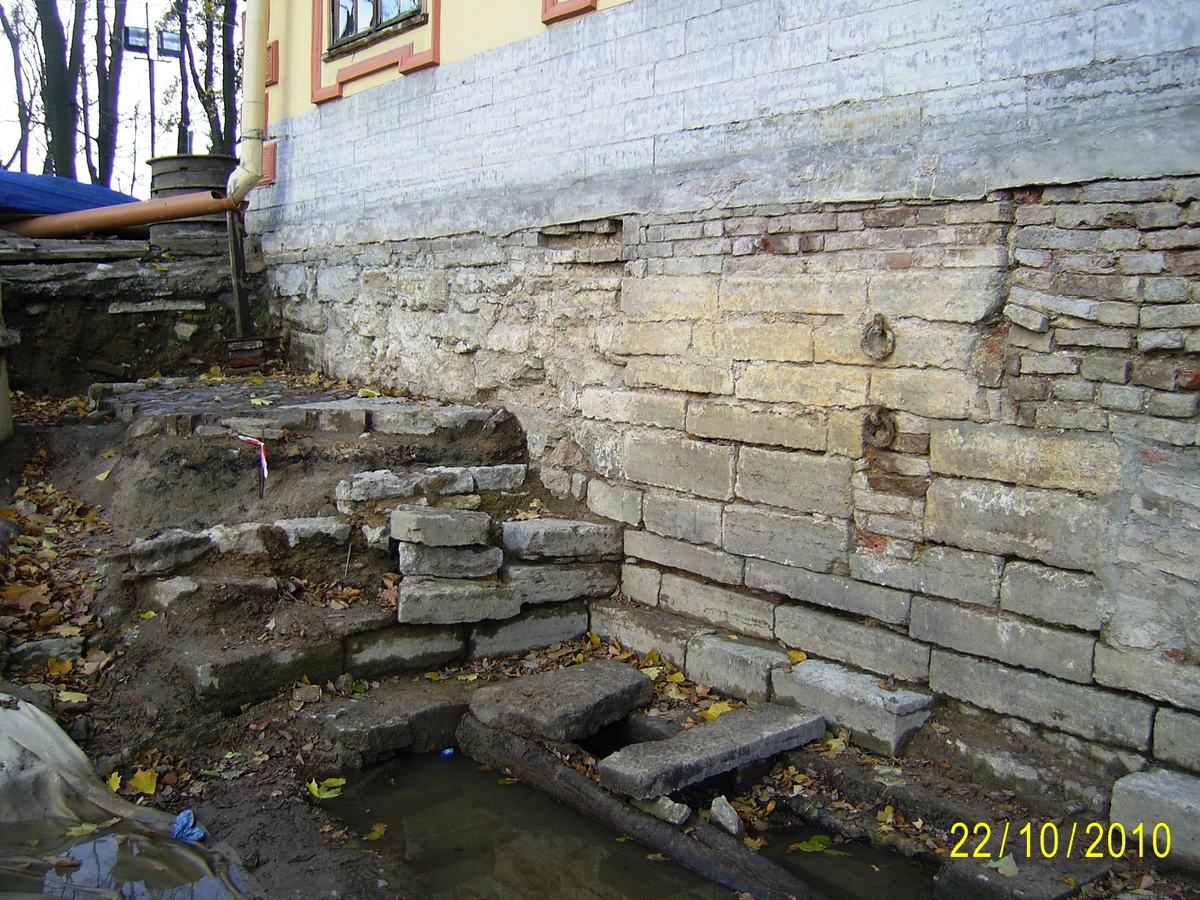

Юго-западный угол гаванца. Раскопки 2010 г. Нижние темные плиты — кладка 1711 г. (на снимке белая рейка справа лежит на этой кладке). Верхние светлые семь рядов более тщательно обработанных плит — кладка 1716 г. (рейка с делениями лежит на нижнем выравнивающем ряду новой кладки).

Повышение стенок гаванца дало возможность разместить причальные кольца.

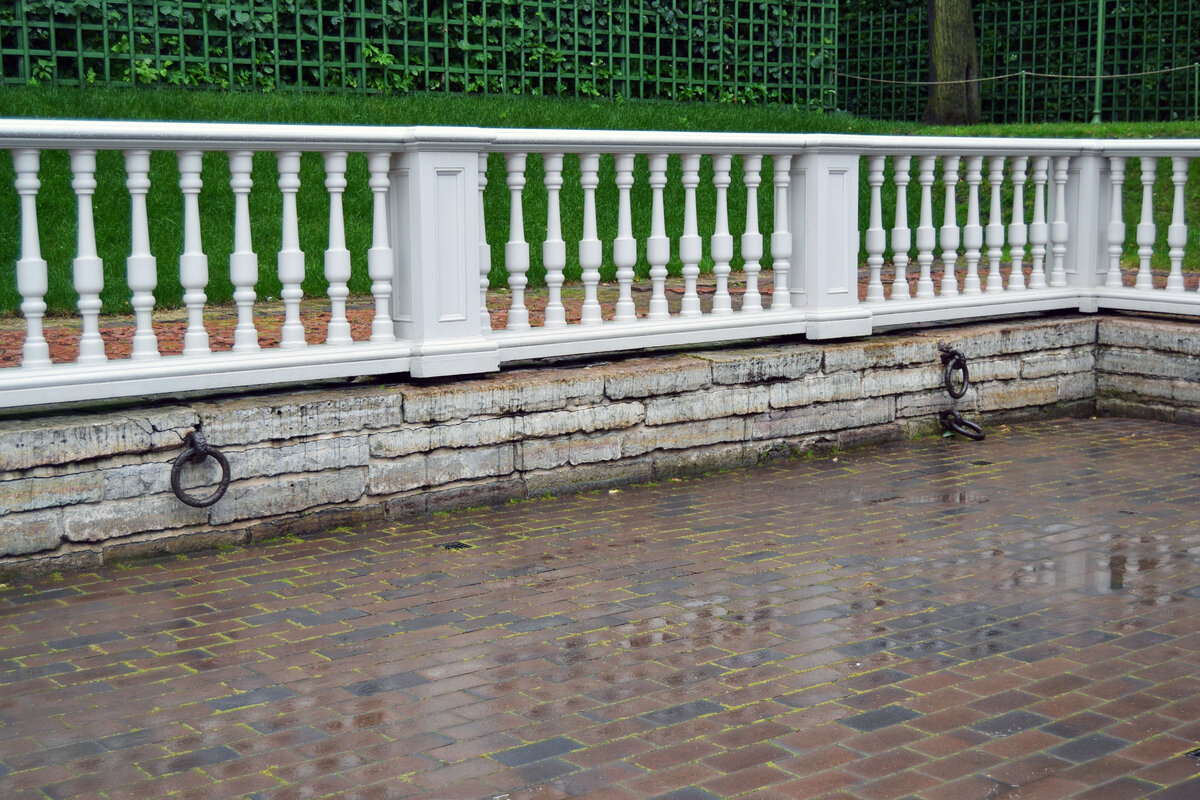

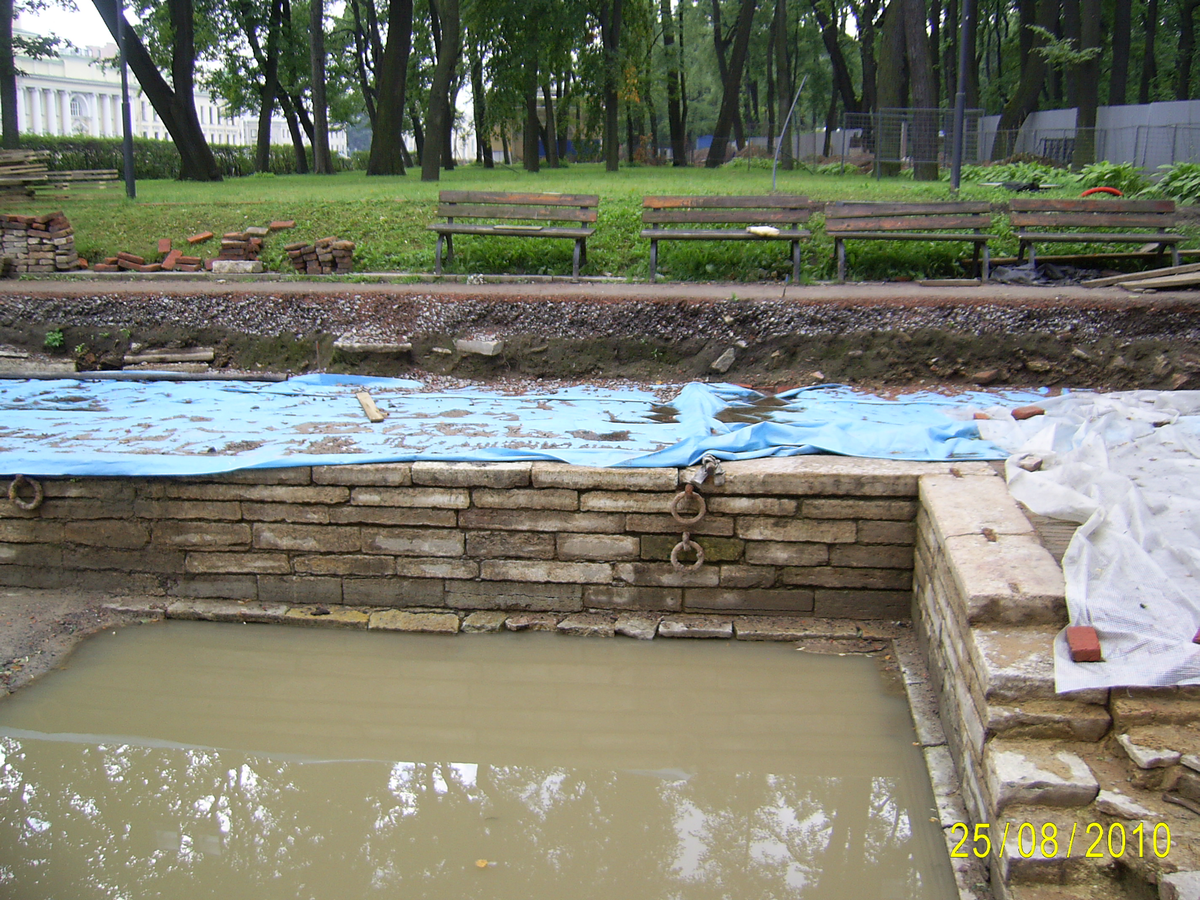

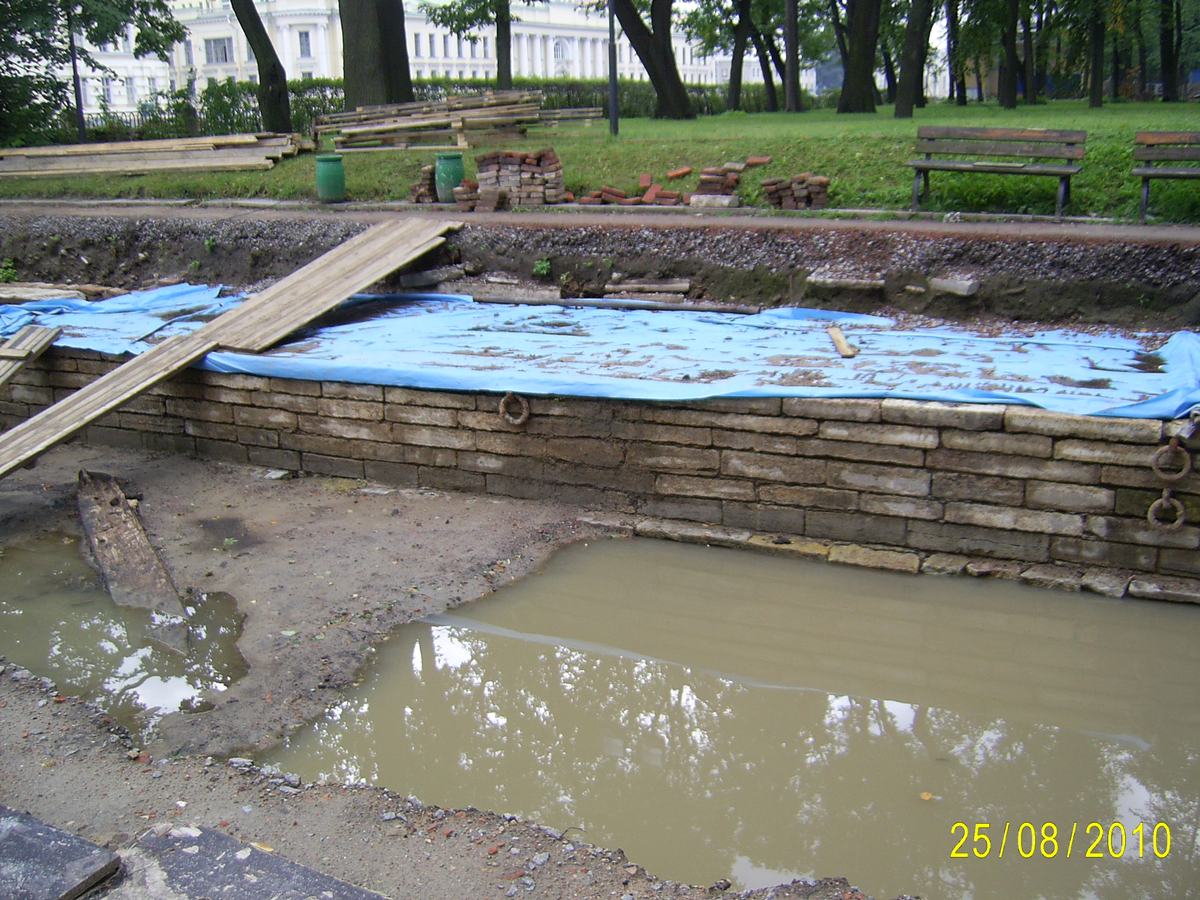

Причальные кольца на южной стенке гаванца. 2010 г.

Если прежняя набережная была с каменным настилом, то новая была замощена кирпичем.

На северной стороне гаванца для устройства новой повышенной деревянной набережной пришлось забить дополнительные сваи; вот почему так много свай перед фасадом Летнего дворца. Судя по рисункам гаванца 1740-х гг., опорная столбовая конструкция была скрыта фасадной деревянной стенкой. Возможно, стена была расписана под каменную кладку или декорирована накладными плахами. В пользу этой версии говорит документ: «Реестр Трезини об осмотре Летнего дворца (май, 1724 г.- В. К.). Кругом полат от земли в вышину на полтора аршин убрать столярною работаю от огорода, так и от гавани понеже в зимнее время подмаска от мороза и мокроты портитца. Каменную лестницу из гавани к полатам починить плитою и около гавани плиту, которую льдом подняло, поправить попрежнему»¹⁶. Речь идет о ликвидации последствия зимнего наводнения 1724 г., когда вода в Неве поднялась, как можно понять, на полтора аршина (1,08 м). Взломанный лед повредил в гаванце каменное крыльцо и деревянную набережную с ее настилом из каменных плит. Ремонт набережной потому потребовал «столярной работы», что северная стенка гаванца была декорирована деревянными плахами с имитацией каменной кладки.

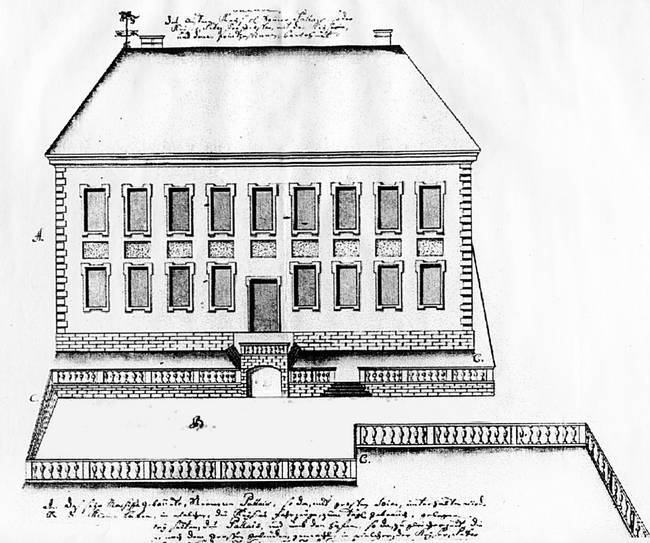

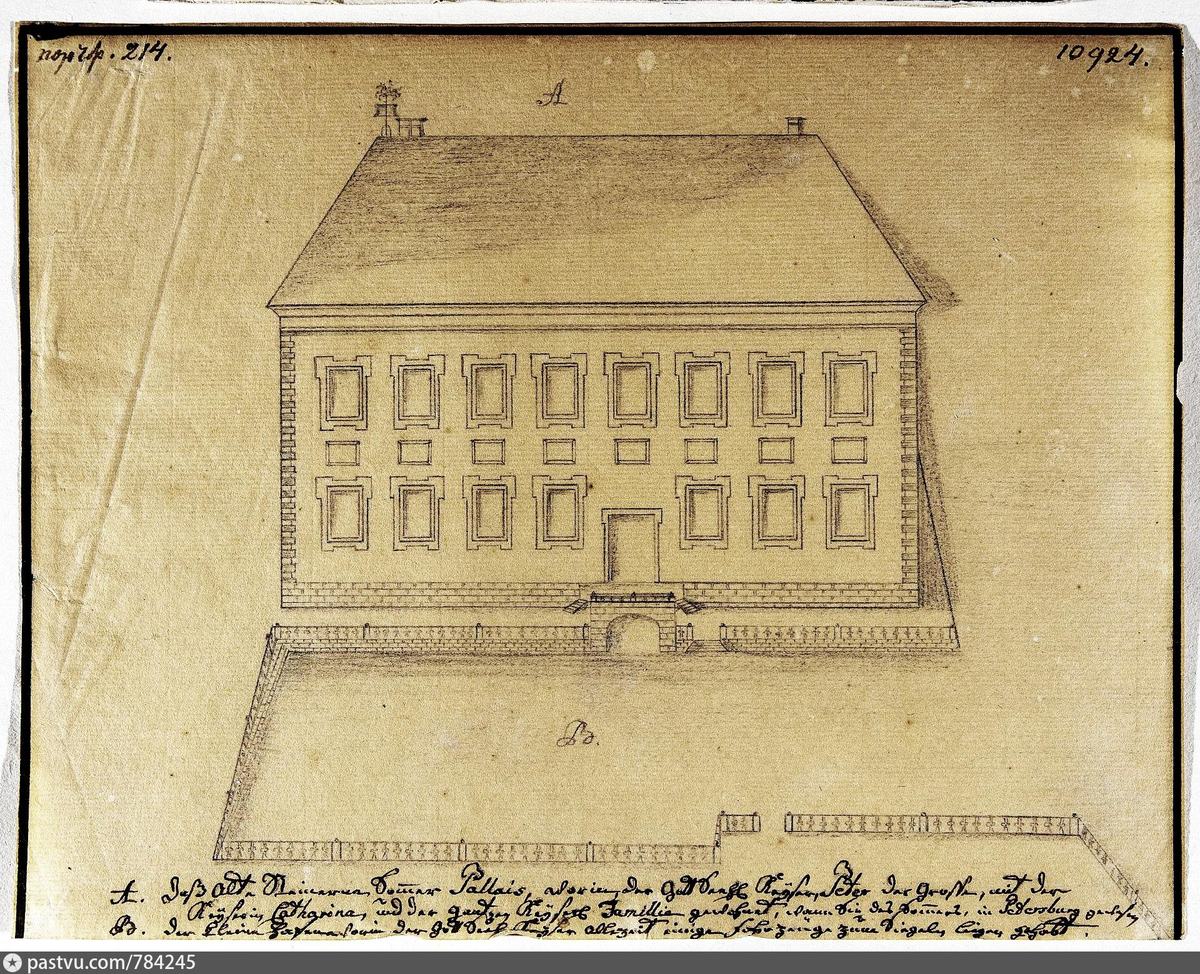

Летний дворец и гаванец. Рисунки из коллекции Ф.-В. Берхгольца. 1740-е гг. (Верхний рисунок более точен)¹⁷.

Перестройка гаванца произошла в одно время со строительством каменной Невской набережной перед северным фасадом Летнего дворца. До нашего времени дошли уникальные гравюры А. Ф. Зубова: огромная «Панорама Санкт-Петербурга» и «Малый вид» - небольшого размера гравюра «Летней дворецъ», как приложение к «Панораме». Обе гравюры исполнены в 1716 г., но фиксируют разные этапы строительства Невской набережной. На более ранней «Панораме» показано, что Нева и Фонтанка вплотную подходили к дворцу. Невская набережная брала свое начало от северо-западного угла здания и, сделав поворот, продолжалась до Лебяжьей канавки¹⁸.

А. Ф. Зубов. Фрагмент гравюры «Панорама Санкт-Петербурга». 1716 г.

Северный фасад Летнего дворца омывается Невой, восточный фасад — Фонтанкой. Невская набережная от садового угла дворца, сделав поворот продолжается до Лебяжьей канавки.

А. Е. Ухналев считает, что набережная была деревянной и шла от угла Летнего дворца к Лебяжьей канавке по прямой, не делая никакого поворота. Но если так провести прямую набережную, то она упрется в Мыльню, что стояла на берегу Невы и Лебяжьей канавки. Баня относится к числу самых первых строений в Летнем саду; она появилась, как только Петр в 1703 г. поселился в хоромах. Берег Невы неровный; по отношению к дворцу Мыльня была несколько выдвинута к северу. Для того, чтобы она оказалась за оградой, пришлось Невскую набережную сделать с изгибом, что хорошо показано на «Панораме» Зубова. «Деревянная стенка на панораме выглядит каменной. - пишет А. Е. Ухналев, - По-видимому, дощатая обшивка была декорирована накладными рустами». Якобы. в том же 1716 г. всего за три летних месяца взамен деревянной была построена каменная стенка. Якобы новая набережная «была выдвинута в русло реки, к северу, примерно на 3 сажене (6 м)»¹⁹.

А. Зубов. Летний сад. Гравюра

«Малый вид» - приложение к «Панораме Санкт-Петербурга». 1716 г.

На самом деле, на гравюрах показана одна и та же каменная набережная, только на разных этапах ее строительства.

В 2015 г. на моей памяти во второй раз велись работы по гидроизоляции дворца. Случайно оказавшись на месте, я увидел, что рабочие на глубине 0,6 м наткнулись на каменную кладку набережной. Как и ожидалось, она шла под тупым углом к стене дворца. Стоит отметить, что, по словам археологов, они в 2010 г. уже закладовали шурф у северо-западного угла Летнего дворца, и не нашли «какого-либо сооружения за исключением бесформенного развала каменных плит»²⁰. По-видимому, просто не докопали.

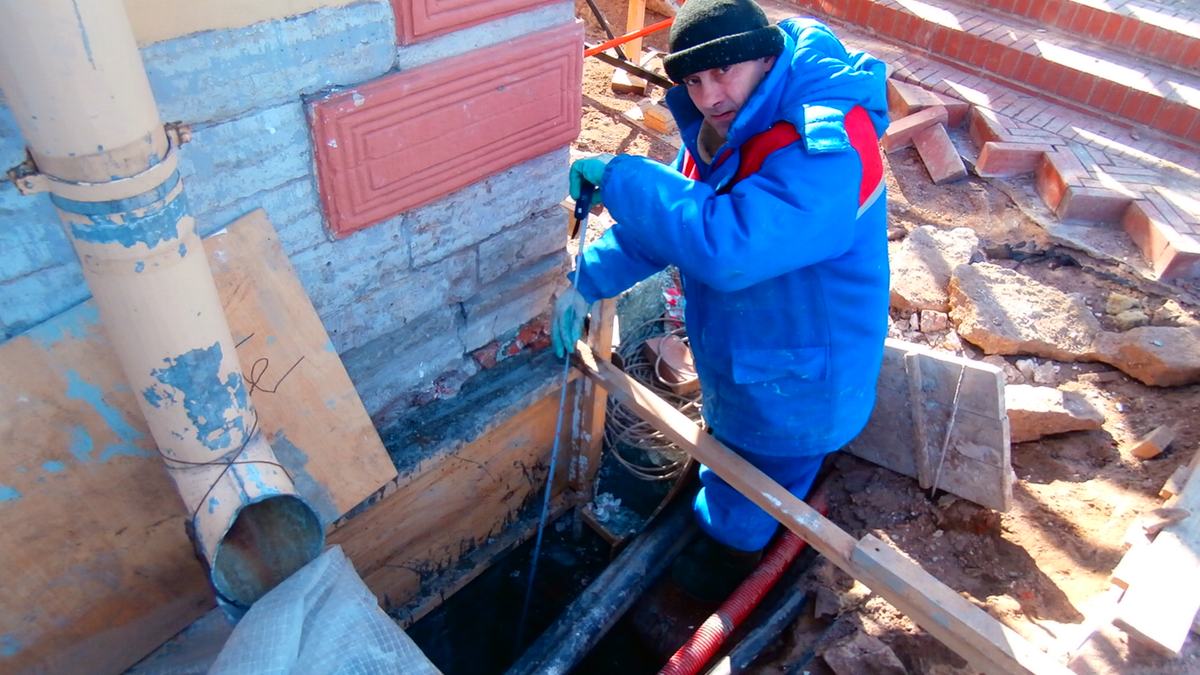

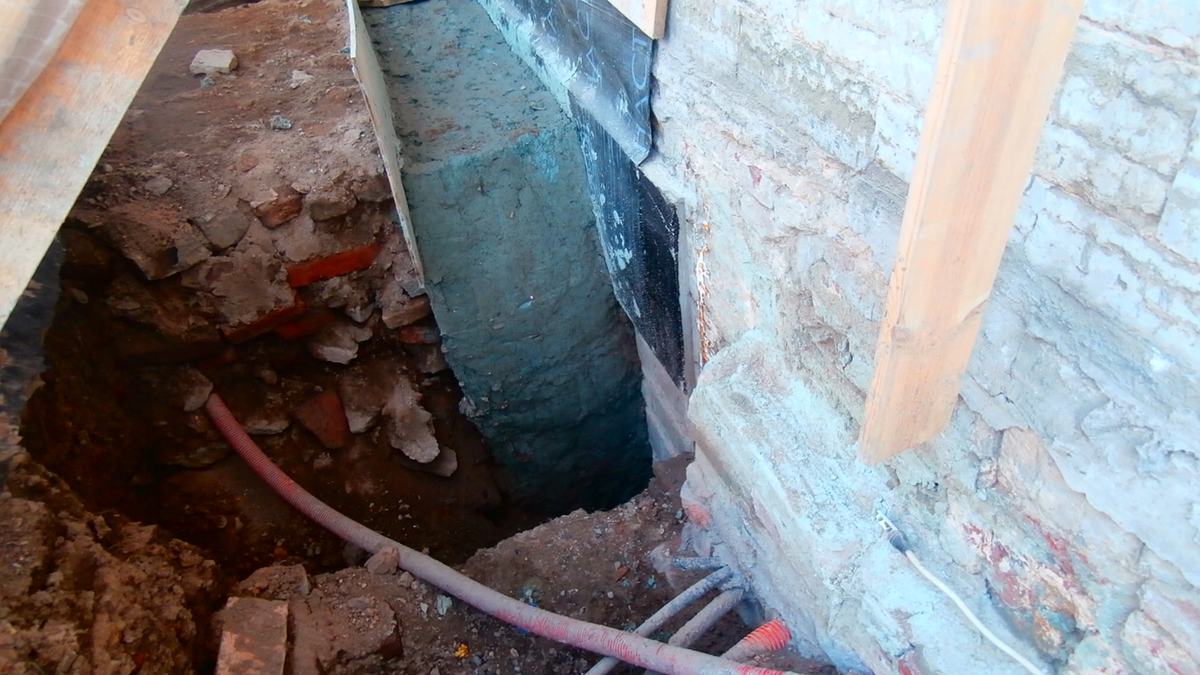

Гидроизоляция Летнего дворца слоем зеленой глины.

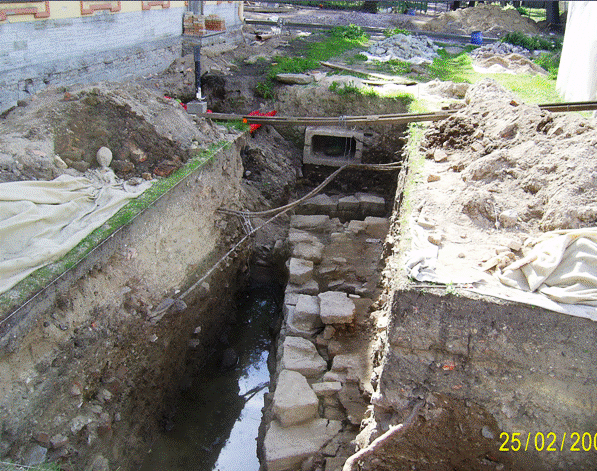

К С-З углу дворца примыкает каменная кладка первой набережной Невы.

Более удачными оказались проведенные в 2011 г. раскопки Невской набережной на участке перед Летним дворцом. На глубине около 1,5 м была обнаружена каменная кладка, шириной 1,44 м (2 аршина). К сожалению, она была прослежена археологами в длину лишь на 9,5 м, а была возможность, продлив раскоп, соединить стенку с более ранней кладкой, что примыкала к садовому углу дворца. По расчетам Невская набережная отстояла от северо-западного угла дворца всего на 3 м, а не на 3 сажени.

Каменная набережная Невы 1716 г. перед Летним дворцом. 2011 г.

Стенка набережной была частично разобрана, но ее истинную высоту удалось определить благодаря обнаруженным на фасаде дворца пробитые на уровне дверных порогов отверстия.

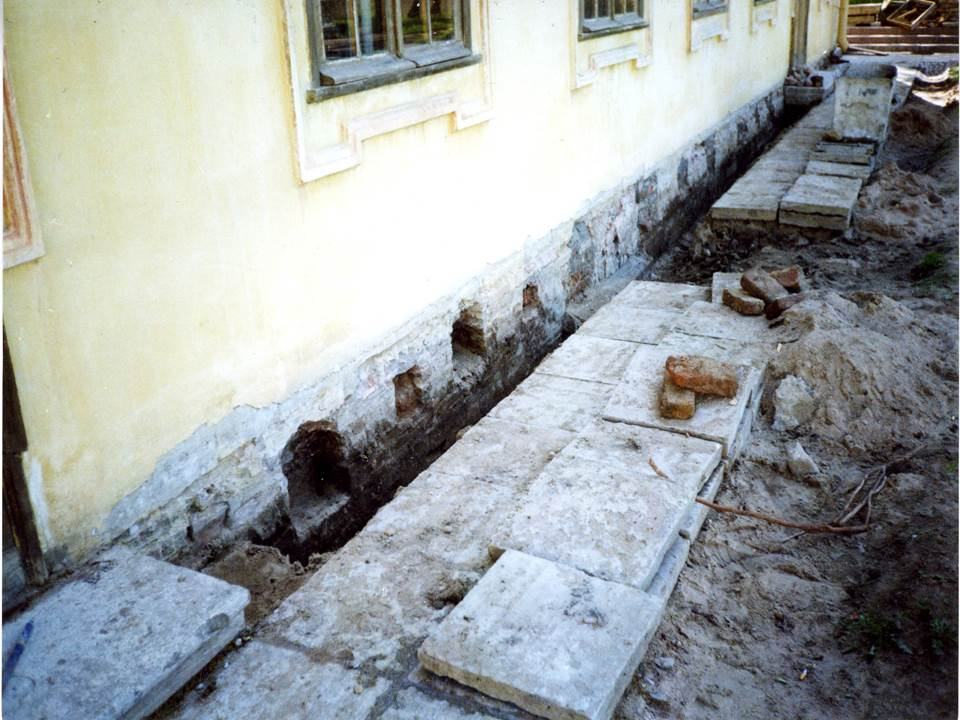

Летний дворец. Северный фасад. Отверстия в стене для

устройства настила набережной по деревянным балкам. 1998 г.

Очевидно, в эти отверстия заводились концы деревянных балок, служивших опорой для настила набережной. А. Е. Ухналев считает, что отверстия сделаны для установки лесов при возведении здания. Однако в таком случае они были бы на всех фасадах дворца, а не только на северном, со стороны Невы.

Петр хотел, чтобы его палаты имели вид корабля, причаленного к Летнему саду; оттолкнулся от берега и поплыл! Возможно, именно Екатерина уговорила супруга, ради безопасности детей, не говоря уже о комфорте, сделать, наконец, набережную перед дворцом и выходы на нее. Не дай бог, пожар, пришлось бы выскакивать из окон прямо в воду! В январе 1716 г. перед отъездом в свое второе европейское путешествие Петр отдал распоряжение: «стенку на болшой реке сколко возможно зделать»²¹. Где бы ни находился Петр, курьеру доставляли ему почту из России. В марте 1716 г. царь получил извещение, что «в Летнем доме у полат на углу сваи побиты для дела стенки, которую повелено от саду протянуть до угла полат»²², то есть, продлить от садового угла дворца до Фонтанки. В сентябре царю донесли, что «стенку от реки сделали»²³. «За лето, делает вывод А. Е. Ухналев, - была выстроена вся набережная — от дворца до мыльни, до входа в Лебяжий канал»²⁴. За три летних месяца построили не всю каменную набережную, что практически невозможно, а лишь небольшой, протяженностью в 22 м участок перед дворцом. Тогда же, в 1716 г., для выхода на Невскую набережную во дворце взамен оконных были пробиты дверные проемы из кабинета и коридора; еще одни двери сделаны на западном фасаде с выходом из Столовой в сад. Что удивительно, у дверных проемов до сих пор сохранились оконные наличники.

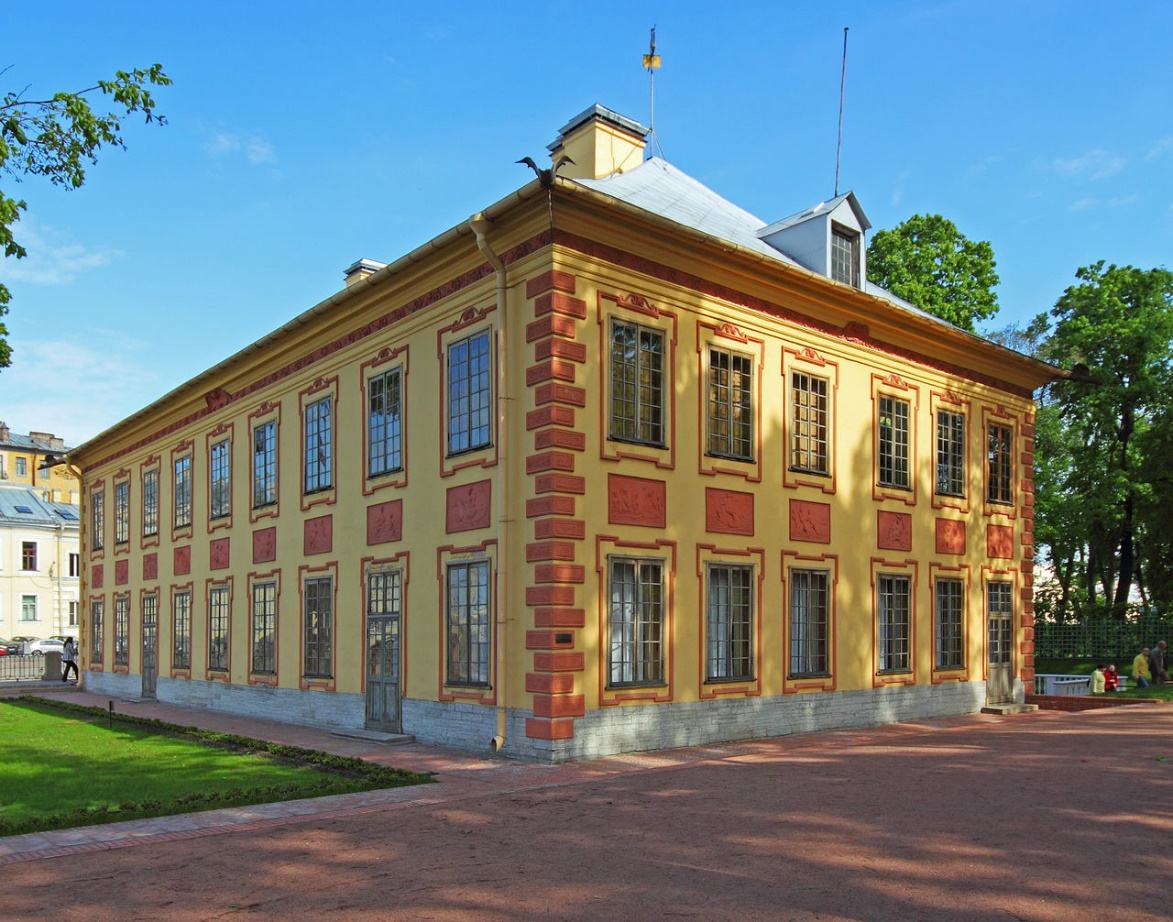

Летний дворец. Двери сделаны на месте оконных проемов.

С завершением строительства Невской набережной были повышены стенки гаванца и сделана кирпичная мостовая.

По мнению А. Е. Ухналева, на планах Летнего сада (чертеж Петра I, 1717 г. и Ф.-Б. Растрелли, 1741 г.) допущена ошибка в изображении дворцового крыльца, а именно: оба лестничных марша одинаковы по длине, в каждом 7 ступенек²⁵. «Ясно, что западный марш, к которому примыкает набережная, - пишет А. Е. Ухналев, - не может иметь такое же число ступеней, что и восточный, спускающийся до самой воды»²⁶.

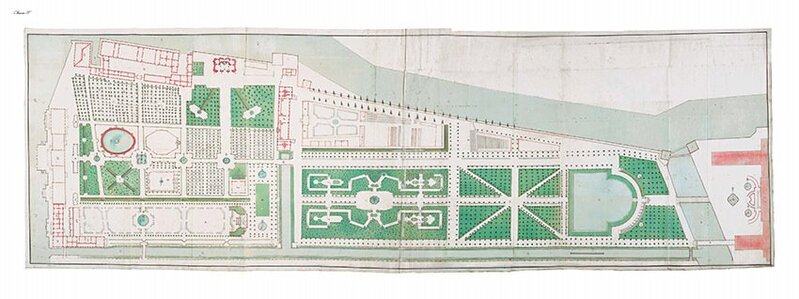

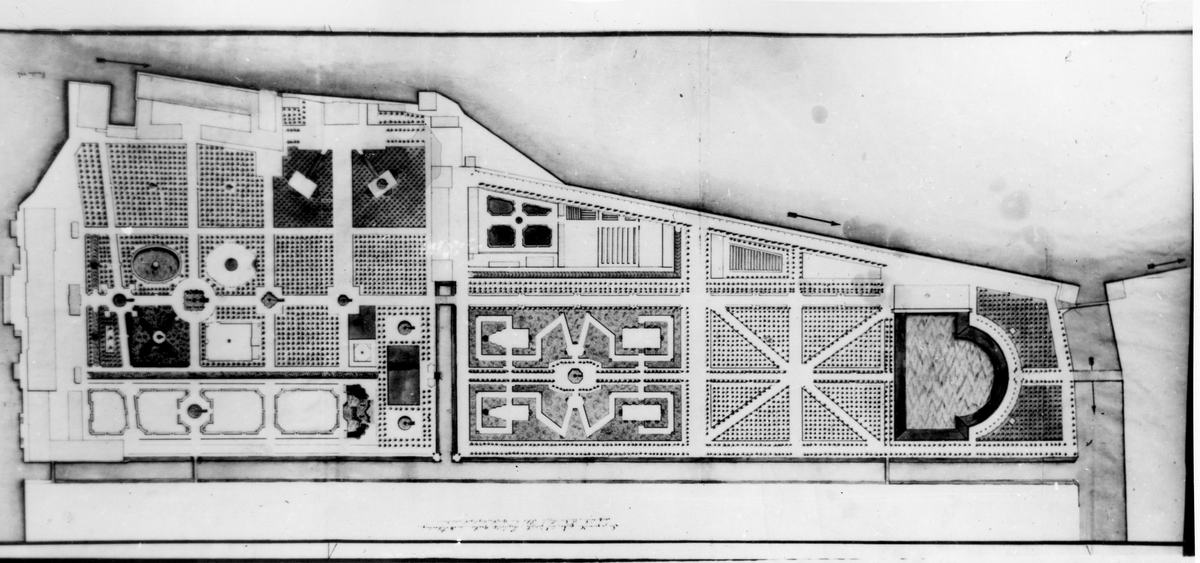

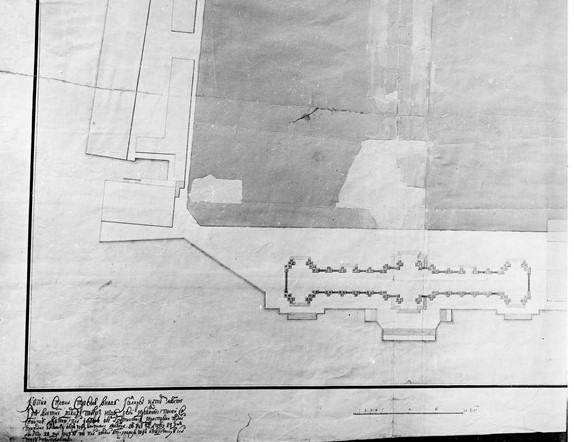

Копия с проектного чертежа Ф.-Б Растрелли строительства галереи на берегу Невы. 1741 г.

Напрасно А. Е. Ухналев сомневается в точности исторических планов. Не было никакой надобности тянуть восточную лестницу до самой воды; причаленные суда имели достаточно высокую осадку, чтобы с палубы подняться по трапу на ступени крыльца. Отметка дверного порога – 2,60 м. Отметка кирпичной набережной, повторим, – 1,38 м; следовательно, высота крыльца около 1,2 м. Лестницы, как и показано на планах, имели семь обычных ступенек, высотой, около 17 см, шириной около 31 см (1 фут).

В 1928 г. при ремонте гранитной набережной Фонтанки на восточной стене Летнего дворца были обнаружены причальные кольца, о чем инженер П. Н. Сотов доложил, представив фотографию, в органы охраны памятников. Повторно кольца были раскрыты в 1998 г. при работах по гидроизоляции дворца.

Причальные кольца на восточном фасаде Летнего дворца. 1928 г.

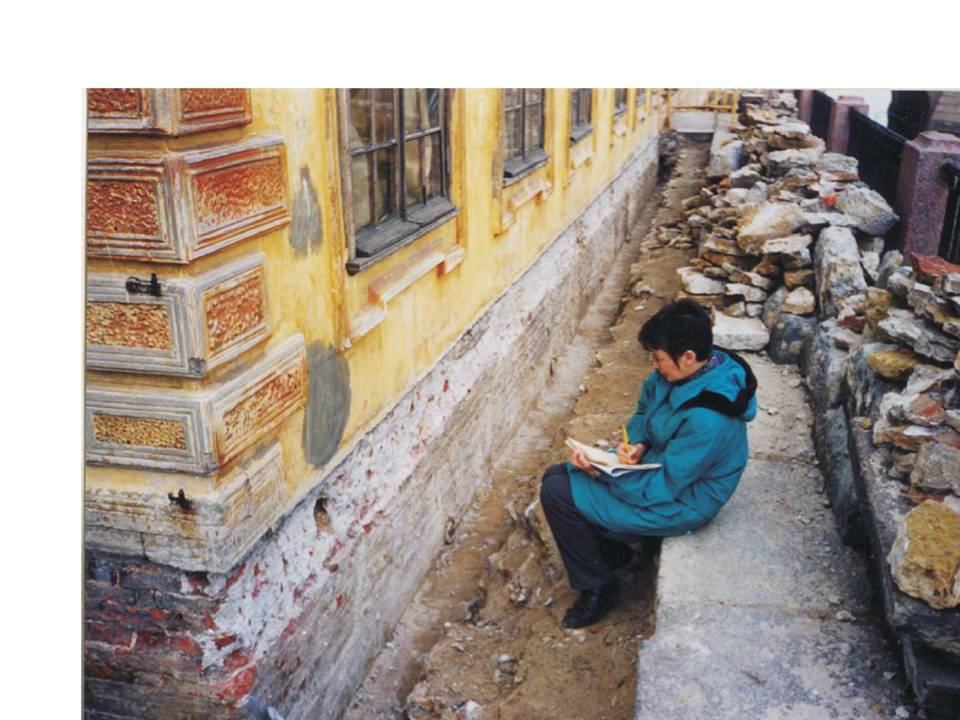

Восточный фасад Летнего дворца. Архитектор Е. И. Кузнецова за

обмером причальных колец. 1998 г.

В 1711 г. каменные стенки гаванца незначительно возвышались над водой, так что установить причальные кольца было невозможно. Кольца были только на стенах дворца. После того, как стенки бассейна увеличили в высоту, на южном бортике установили три кольца.

«По-видимому, – пишет А. Е. Ухналев, – между двумя парами колец – на стене здания и на стенке набережной – были протянуты канаты. К ним то и причаливали лодки, их просто зацепляли за эти канаты крюком, привязанным к лодочной веревке. Такой способ избавлял от необходимости привязывать и отвязывать причальный конец. Непонятно только, почему кольца установлены парами. Ведь одного каната хватило бы для многих лодок»²⁷.

Оставим это остроумное предположение на совести автора, но заметим, что точно такие же малого диаметра кольца и на том же уровне находятся на восточной стене дворца.Как сложилась дальнейшая судьба гаванца? В 1740-х гг. Ф.-Б. Растрелли возвел в Третьем Летнем саду дворец Елизаветы Петровны, и тогда же были построены деревянные набережные Фонтанки и Мойки.

Летний дворец Елизаветы Петровны. Гравюра с рисунка

М. И. Махаев 1750-х гг.

В 1743 г. геодезист Григорий Охлопков составил план Летнего сада, на котором еще нет новой набережной Фонтанки²⁸. Она была построена в 1745 г., и тогда же запечатлена на плане²⁹.

Деревянная набережная Фонтанки примыкала к каменной Невской набережной и огибая юго-восточный угол Летнего дворца походила к крыльцу. Тогда же появилась набережная перед торцовым фасадом Людских покоев, изменившая правильную форму гаванца. В 1760-х гг. повелением Екатерины II была построена современная гранитная набережная Невы на всем многокилометровом протяжении от Галерной верфи до Летнего дворца с заходом в гаванец. Символический жест: Екатерина II как бы подошла к самому входу во дворец Петра I с известием о завершении беспримерного труда! Ленинградцы помнят странный гранитный выступ, что торчал из земли рядом со входом в Летний дворец. Судя по картине Беггрова на нем в 1830-х гг. стояла будка сторожа.

Летний дворец. Южный фасад. Гранитный выступ, торчащий из земли. Фотографии 1950-х гг. и 1980-х гг.

Карл Беггров. Летний дворец. 1830-е гг.

А. Э. Гессен установил, что этот выступ не что иное, как гранитная стенка гаванца 1760-х гг.; уцелело даже вмурованное в кладку причальное кольцо. Любопытно, что к тому времени культурный слой настолько вырос, что стенка оказалась выше дверного порога.

Летний дворец. Южный фасад. Гранитная стенка гаванца 1760-х гг.

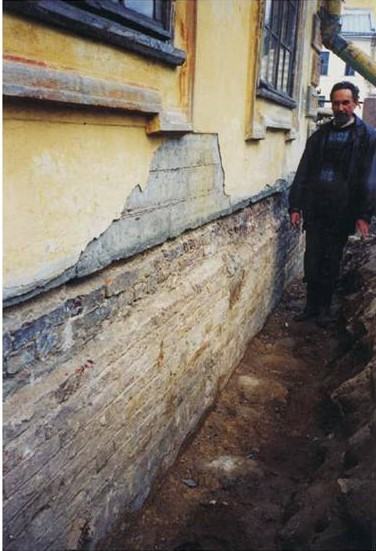

В 1998 г. при гидроизоляции Летнего дворца разобрали верхние прилегающие к зданию гранитные плиты, и оказалось, что под ними на глубине 1,4 м сохранилась булыжная вымостка 1740-х гг. (отм.1,38 БС). Булыжная мостовая прослежена до восточного угла дворца. Ее продолжение вдоль восточного фасада здания уничтожено в 1760-х гг. при строительстве гранитной набережной Фонтанки.

Булыжная мостовая, обнаруженная под гранитной набережной 1760-х гг. По расчетам отметка Невская набережная около — 2, 30 м; набережная гаванца почти на 1 м ниже. Вероятно, на набережной Фонтанки у восточного фасада дворца была лестница в 5-6 ступеней; мы и теперь проходим с высокой Невской набережной на набережную Фонтанки по аналогичным ступеням. Удивительный вид приобрел гаванец в царствование Екатерины II! Стена к востоку от крыльца облицована гранитом, западная часть осталась деревянной. Гранитная набережная выглядела более чем странно: она выше дверного порога и заканчивалась на расстоянии 3,5 м от дверей. Выйти из дворца на эту набережную не было никакой возможности. В этом можно наглядно убедиться и сейчас, после проведенной реставрации гаванца.

Читатель мог убедиться, насколько сложна история сооружения гаванца, но продолжим. Людских покои, как и Летний дворец, были построены у самой воды: с востока - Фонтанка, с севера – гаванец. Когда в 1740-х гг. была построена деревянная набережная Фонтанки, была сделана набережная и перед зданием Людских покоев. И в этом случае ничего не оставалось, как забить сваи в дно гаванца, сократив его площадь и изменим первоначальную форму.

Раскопки Гаванца в 2010 г. Цоколь Людских покоев и деревянная конструкция набережной. Слева — остатки дерево-земляной дамбы, сделанной при строительстве гранитной набережной Фонтанки в 1780 г.

По мнению А. Е. Ухналева, археологи, а вслед за ними и реставраторы, допустили ошибку, приняв обнаруженные сваи причала за конструкцию набережной³⁰. «Ясно, – пишет А. Е. Ухналев, – что с набережной сесть в лодку или высадиться из нее невозможно. Потому и понадобился причал… Естественно, он не имел ограждения. В ходе раскопок гаванца деревянный причал был воссоздан, но авторы проекта не разобрались в находках археологов. Мы видим, что сделанная ими реконструкция площадки причала выведена на один уровень с набережной гаванца, да еще и ограждена балюстрадой. Проигнорированы не только легко и однозначно трактуемые находки, но и просто здравый смысл»³¹. Здравый смысл подсказывает, что никакой нужды не было в особом причале. Отметка набережной, повторим,

1,38 м., обычный уровень воды — 0,20 м, при малейшем подъеме — еще выше. Суда стояли почти вровень с набережной. Не представляло никакого труда с помощью трапа ни сесть в лодку, ни высадиться из нее. Однако архитекторы и в самом деле допустили ошибку, не предусмотрев калитку в балюстраде. Как в таком случае выйти из судна? Не перелезать же через ограждение.

Реставраторы восстановили балюстраду, опираясь на вышеуказанный неточный рисунок из коллекции Берхгольца. Но на другом рисунке из той же коллекции проход показан.

К слову сказать, этот рисунок почему-то до нас никогда не воспроизводился в печати, а всякий раз публиковался другой рисунок из той же коллекции, на котором не только дворец показан неверно, но и балюстрада не имеет прохода.

Летний дворец и гаванец. Рисунки из коллекции Ф.-В. Берхгольца. 1740-е гг. (Верхний рисунок более точен)³².

Разрыв в балюстраде находился как раз напротив обнаруженных А. Э. Гессеном ступенек, что вели в сад. Именно к этим ступенькам и подавался трап. Исправить ошибку легко, достаточно предусмотреть в балюстраде калитку напротив ступенек.

Гаванец после реставрации. На переднем плане - фундамент

Людских покоев и набережная с балюстрадой.

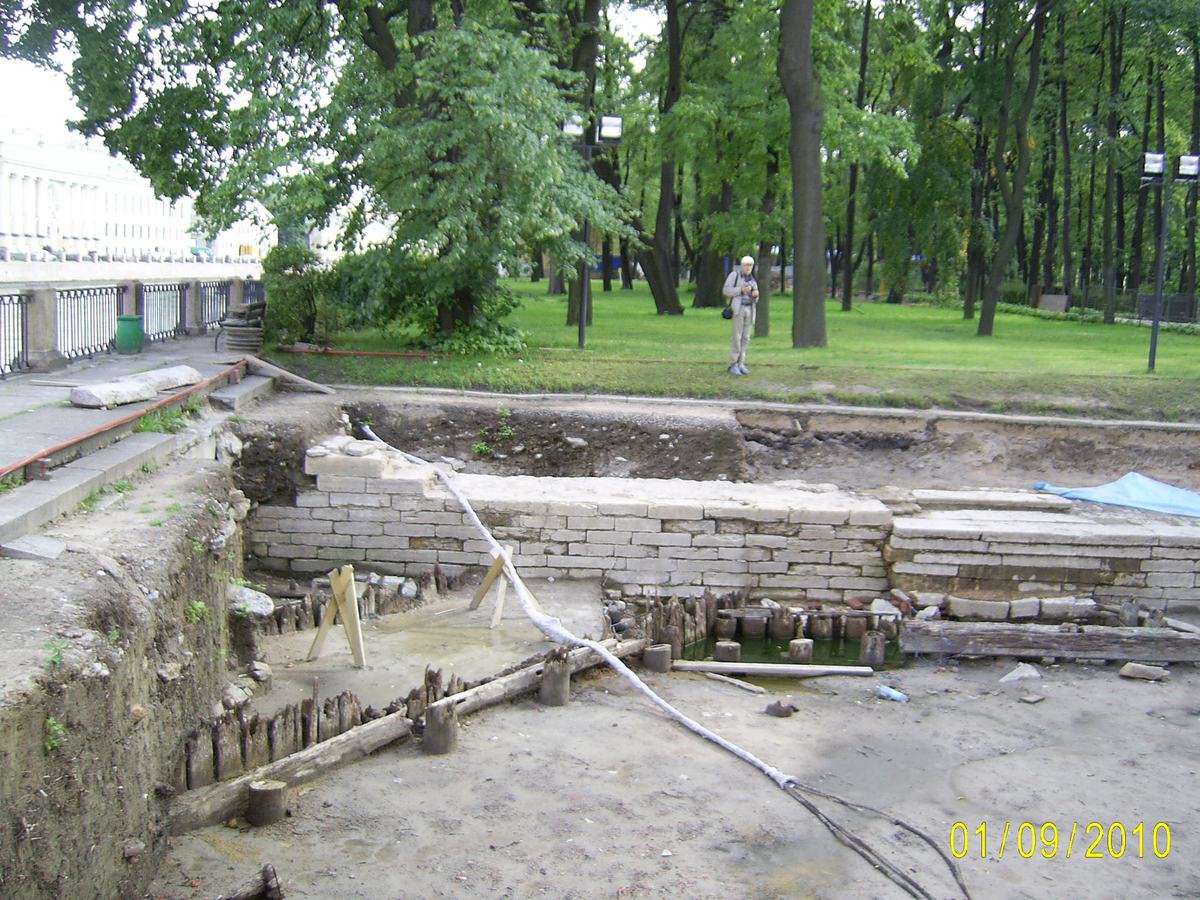

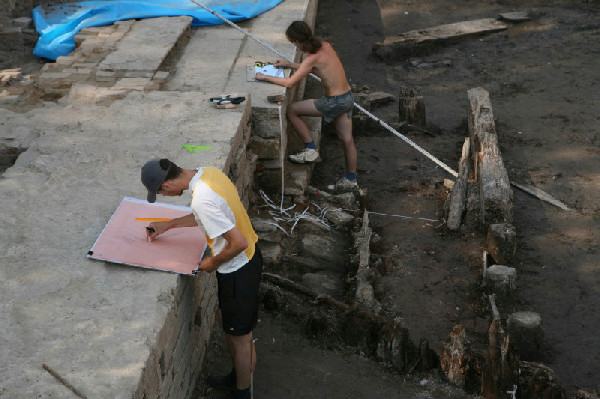

Раскопки гаванца в 2010 г. Свайная конструкция набережной у торца здания Людских покоев. На заднем плане — обнаруженные в 1962 г. А. Э. Гессеном ступени.

Набережная на южной стороне гаванца.

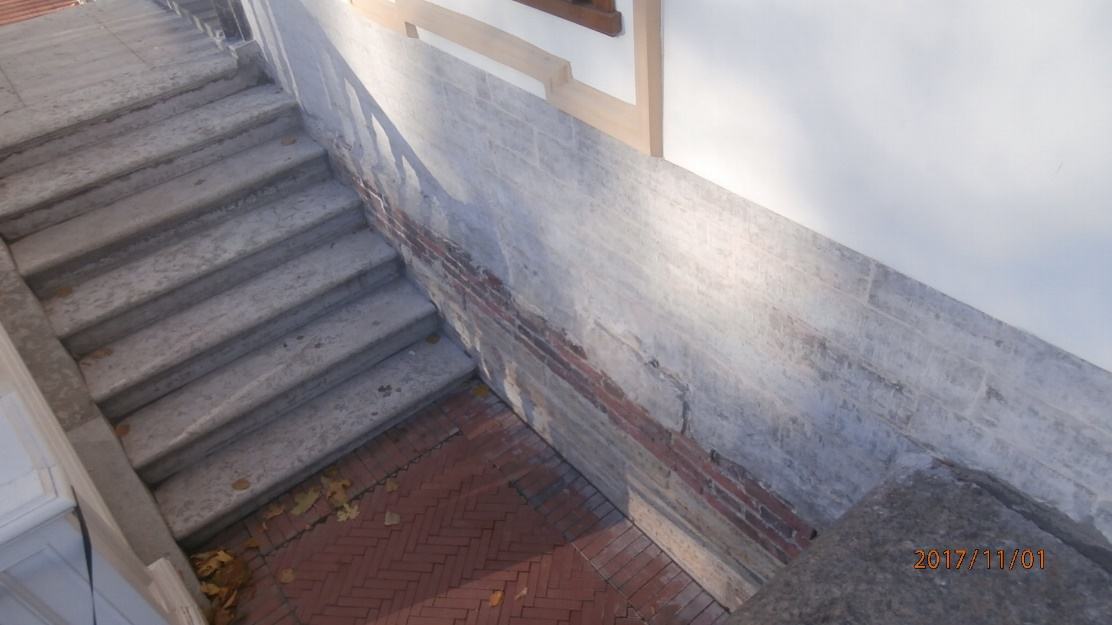

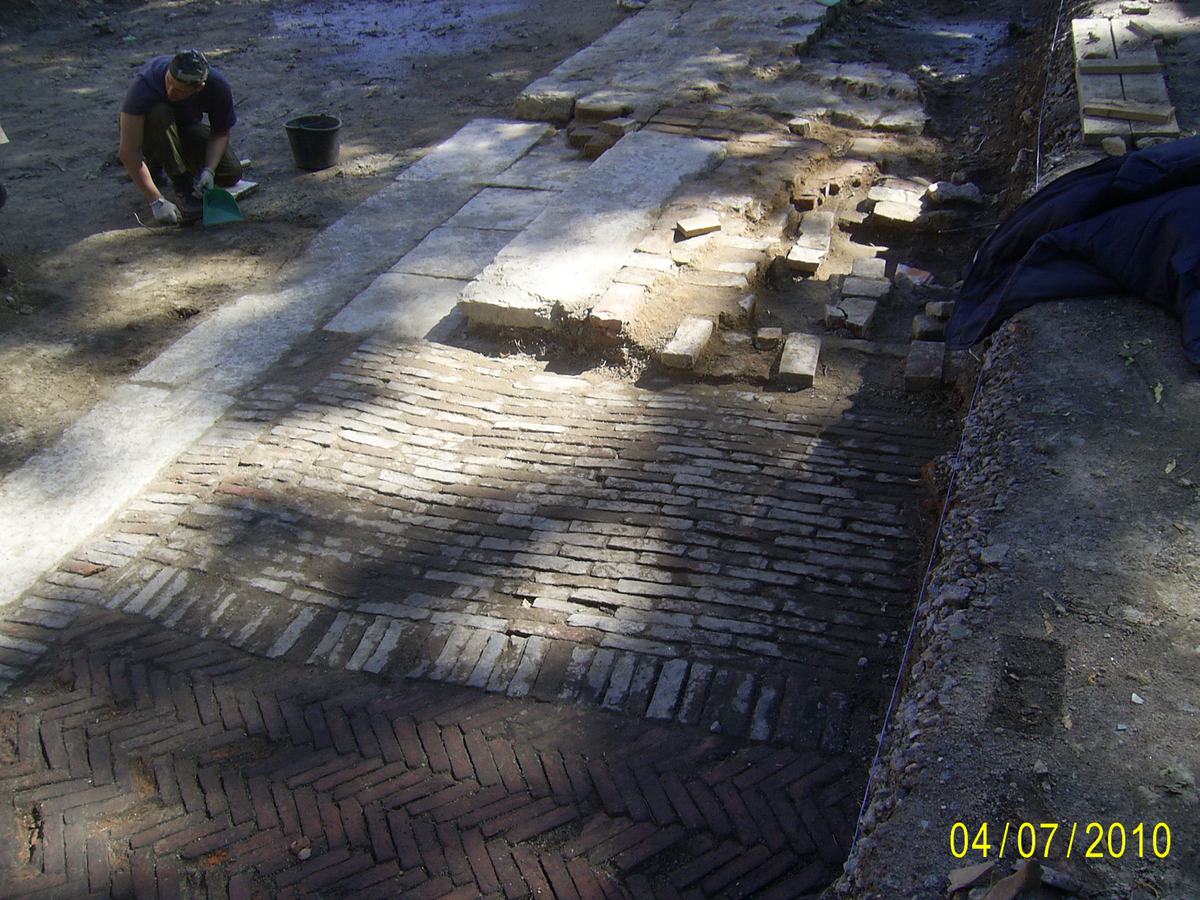

Кирпичная мостовая и каменные ступени.

Подведем итог. По данным архивных документов и археологических раскопок удается проследить историю петровского гаванца. Со времени его постройки в 1703 г. и до засыпки в 1780 г. он не менее четырех раз подвергался переделкам. Очевидно, первоначально гаванец имел низкие деревянные стенки. В 1705 г. по приказу Петра бассейн углубили до 8 футов (2,5 м). В 1711 г., взамен деревянных сделали каменные по-прежнему невысокие стенки; они примерно всего на 20 см возвышались над поверхностью воды. Набережные на южной и западной сторонах гаванца имели вид трехступенчатой террасы. На северной стороне гаванца была устроена набережная на сваях,забитых в дно бассейна. Как и трехступенчатая набережная она была замощена каменной плитой., шириной всего в два аршина (1,44 м), так и осталась невысокой: каменные плиты мощения набережной находятся на отм. 0,43 м). Во второй половине 1716 г. гаванец претерпел очередную перестройку: его каменные стенки на южной и западной сторонах были подняты на семь рядов кладки на 1 м и сделана кирпичная вымостка. В 1743 г. по приказу Елизаветы Петровны была, наконец, сделана набережная вокруг дворца: от крыльца главного входа вдоль Фонтанки до соединения с Невской набережной, построенной перед северным фасадом дворца в 1716 г. Набережная гаванца к востоку от крыльца получила булыжное мощение. Какое мощение имела набережная к западу от крыльца, не известно, возможно, по-прежнему из каменных плит. На южной и западной сторонах гаванца оставалось старое кирпичное мощение. В 1760-х гг. началось строительство гранитной набережной Невы. Невскую набережную довели до истока Фонтанки с заходом в гаванец.

В результате гаванец получил весьма несуразный вид. Набережные на его сторонах, созданные по частям и в разное время, отличались по внешнему виду, конструкциям и строительным материалам. В этом наглядно убеждает в целом удачная реставрация архитектора Н. П. Иванова. Надо только принять во внимание, что бетонная, декорированная плитами известняка северная стенка гаванца на самом деле заменила собой деревянную стенку. А она в свою очередь имитировала каменную кладку: была разрисована под камень или декорирована деревянными рустами. У Людских покоев также была сделана деревянная набережная на сваях, забитых в дно бассейна. Ее подпорную стенку реставраторы также воспроизвели в бетоне, но на этот раз придали ей вид деревянной, как бы обшитой досками.

Благодаря реставраторам, есть возможность совершить уже не виртуальную, а реальную прогулку по набережным гаванца. Начнем от Людских покоев, раскрытый археологами фундамент которых, музеефицирован. Под ногами выполненная в камне имитация дощатого настила (говоря условно – 1743 г.); вступаем на подлинную кирпичную вымостку 1716 г. и, обойдя бассейн, подходим к воссозданному крыльцу.

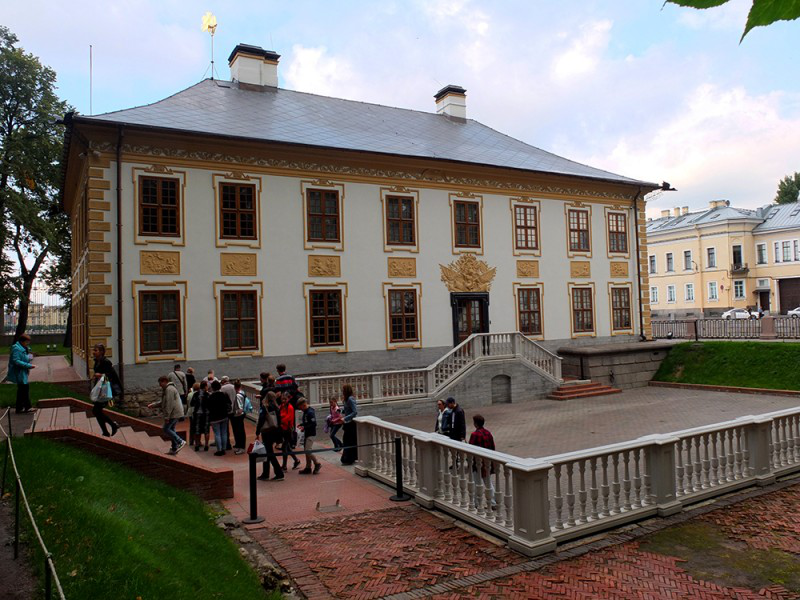

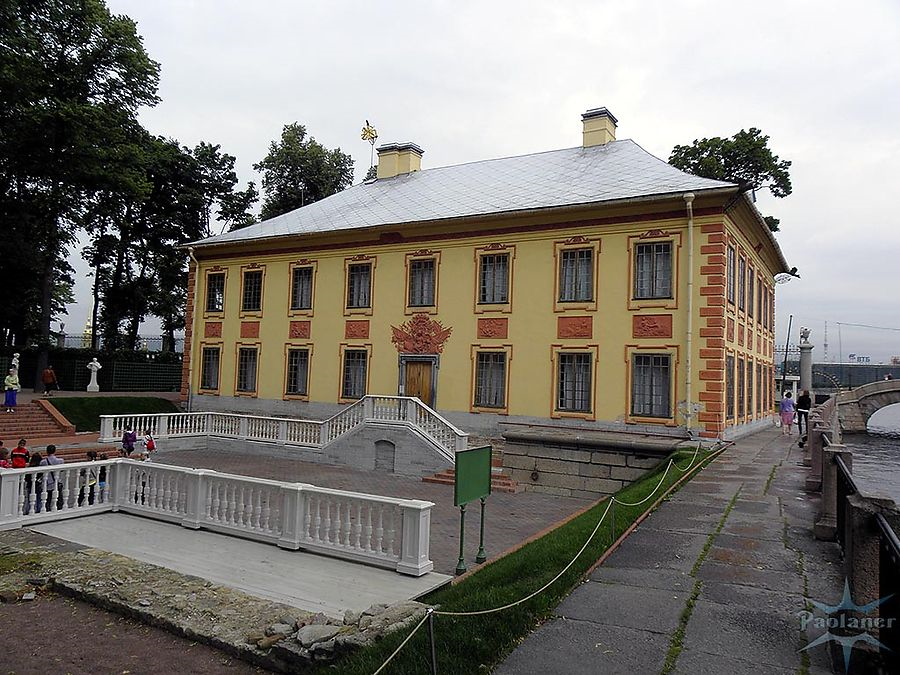

Гаванец после реставрации. На переднем плане - фундамент

Людских покоев и набережная с балюстрадой.

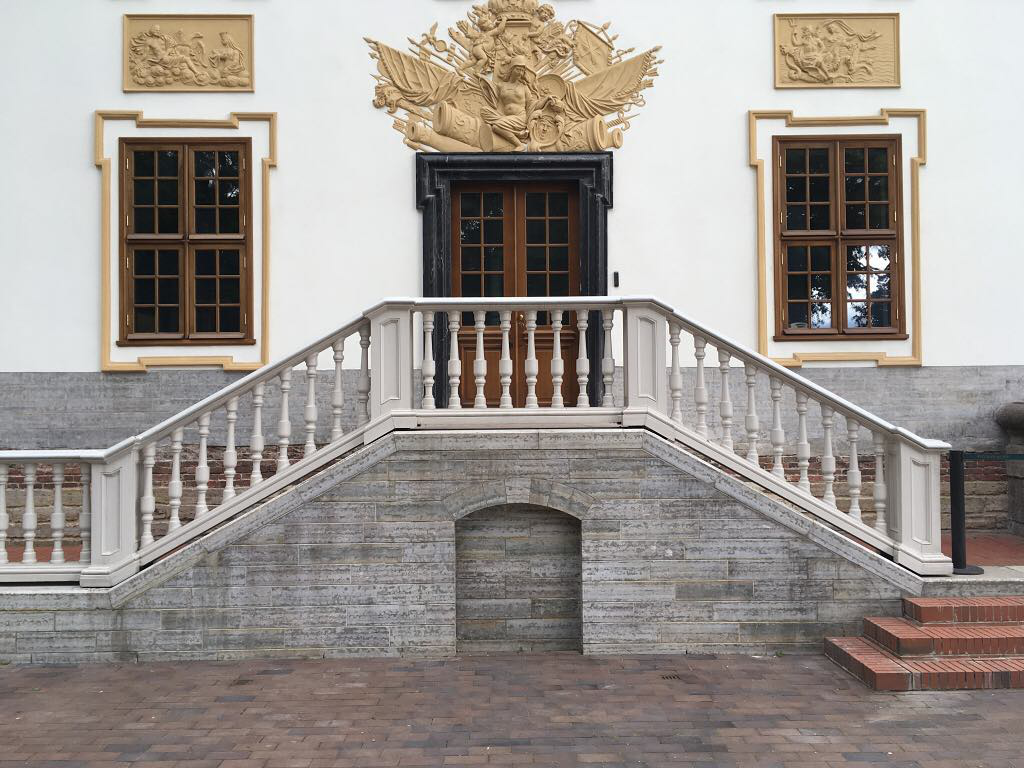

Поднимаемся по ступенькам крыльца и входим во дворец. Все просто, а вот спуститься с крыльца и пройти к Фонтанке не получится - мешает выступ гранитной набережной. Спускаемся с крыльца и ждем, когда причалит лодка. Но она не причалит, так как бассейн восстановлен в «сухом» виде. Остается надеяться, что быть может, когда-нибудь при очередной реставрации архитекторы вернуться к идеи А. Э. Гессена соединить бассейн с Фонтанкой и заполнить его водой. Но если принято решение показать воду условно, то, считаем, кирпичное дно надо было сделать на уровне воды в Фонтанке, то есть, на полметра ниже. В этом случае были бы показаны сделанные в 1711 г. по указу Петра каменные стенки гаванца.

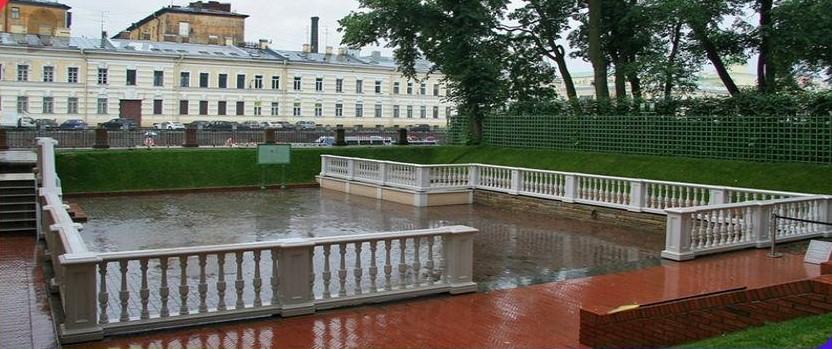

Гаванец. Раскоп после дождя. Вода стоит на уровне каменных стенок гаванца 1711 г.

Гаванец после реставрации. Каменное дно бассейна поднято до уровня верхних причальных колец.

Грубая ошибка сделана реставраторами при устройстве причала у дворцового крыльца. Раскопки показали, что на этом месте никакого фундамента не было. Получилось, будто кирпичные ступеньки причала плавают на воде!

Гаванец после реставрации. Причал у дворцового крыльца.

На самом деле, ступени причала не выступали за пределы набережной. Именно такой вариант реставрации предложил А. Э. Гессен, опираясь на вышеуказанные рисунки Летнего дворца из коллекции Берхгольца 1740-х гг.

В заключение скажем, восстановленный гаванец принадлежит к числу тех замечательных объектов, что наряду с фонтанами, павильонами, шпалерами, цветниками в какой-то степени вернули Летнему саду исторический облик.
